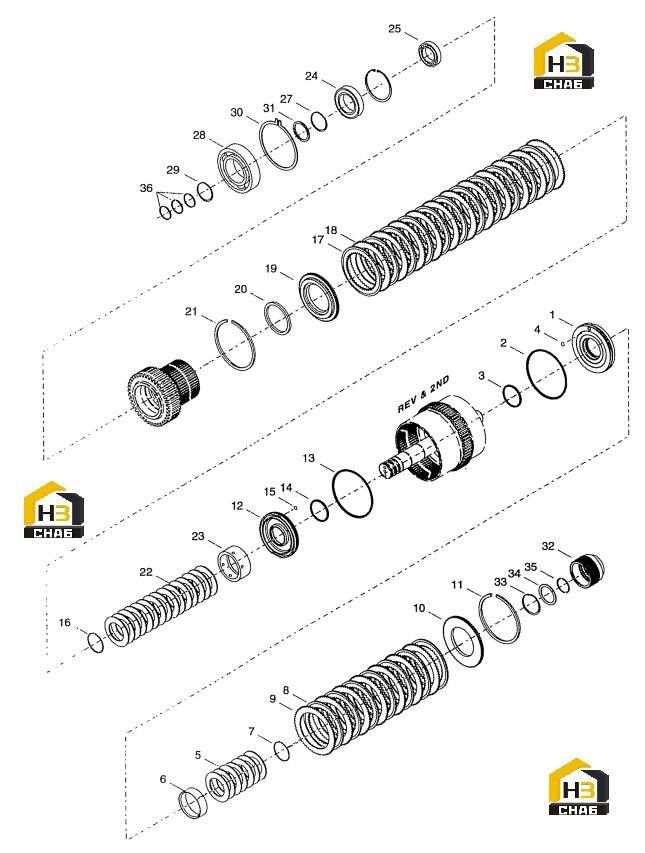

Передача вторая и задний ход

← Шестерни третьей передачи Комплектующие первой передачи →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CL.PISTON,SCREEN&SEALS

Каталожный номер:4207415

Комплект:1

Примечание:INCL.ITEMS 2,3&4

№ на схеме:2

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:4207417

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON

Каталожный номер:248768

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:SCREEN

Каталожный номер:-

Комплект:1

Примечание:PART OF ITEM 1 Not Sold Separately

№ на схеме:5

Наименование:ASSY-SPRING DISC 2ND

Каталожный номер:4207428

Комплект:1

Примечание:INCL. 7 WASHERS

№ на схеме:6

Наименование:CLUTCH PISTON SPACER

Каталожный номер:4207454

Комплект:1

Примечание:

№ на схеме:7

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:8

Наименование:DISC CLUTCH INNER

Каталожный номер:4210570

Комплект:6

Примечание:

№ на схеме:9

Наименование:DISC-CLUTCH OUTER

Каталожный номер:4207455

Комплект:6

Примечание:

№ на схеме:10

Наименование:END PLATE 1ST/2ND

Каталожный номер:4210113

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAP RING

Каталожный номер:7JM195

Комплект:1

Примечание:

№ на схеме:12

Наименование:ASSY-CL.PISTON&SEALS

Каталожный номер:4207415

Комплект:1

Примечание:INCL. ITEMS 13, 14 & 15

№ на схеме:13

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:4207417

Комплект:1

Примечание:PART OF ITEM 12

№ на схеме:14

Наименование:SEAL-CLUTCH PISTON

Каталожный номер:248768

Комплект:1

Примечание:PART OF ITEM 12

№ на схеме:15

Наименование:SCREEN

Каталожный номер:-

Комплект:1

Примечание:PART OF ITEM 12 Not Sold Separately

№ на схеме:16

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:17

Наименование:DISC CLUTCH INNER

Каталожный номер:4210570

Комплект:8

Примечание:

№ на схеме:18

Наименование:DISC-CLUTCH OUTER

Каталожный номер:4207419

Комплект:8

Примечание:

№ на схеме:19

Наименование:END PLATE FWD/REV

Каталожный номер:4211393

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL LIP

Каталожный номер:4207421

Комплект:1

Примечание:

№ на схеме:21

Наименование:SNAP RING

Каталожный номер:7JM195

Комплект:1

Примечание:

№ на схеме:22

Наименование:ASSY-SPRING PISTON RETURN

Каталожный номер:4207422

Комплект:1

Примечание:INCL.15 WASHERS

№ на схеме:23

Наименование:CLUTCH PISTON SPACER SELECTIVE LUBE

Каталожный номер:4210577

Комплект:1

Примечание:

№ на схеме:24

Наименование:BEARING CLUTCH DRIVEN GEAR

Каталожный номер:4207425

Комплект:1

Примечание:

№ на схеме:25

Наименование:REAR BEARING

Каталожный номер:225874

Комплект:1

Примечание:

№ на схеме:27

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:28

Наименование:BEARING-BALL

Каталожный номер:249632

Комплект:1

Примечание:

№ на схеме:29

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:30

Наименование:RING-DENCE

Каталожный номер:249633

Комплект:1

Примечание:

№ на схеме:31

Наименование:BEARING-THRUST WASHER

Каталожный номер:4205727

Комплект:1

Примечание:

№ на схеме:32

Наименование:HUB 2ND CLUTCH DISC

Каталожный номер:4208114

Комплект:1

Примечание:

№ на схеме:33

Наименование:SNAP RING-INTERNAL

Каталожный номер:7JM92

Комплект:1

Примечание:

№ на схеме:34

Наименование:RETAINER-2ND CLUTCH DISC HUB RETAINING RING

Каталожный номер:243726

Комплект:1

Примечание:

№ на схеме:35

Наименование:EXTERNAL SNAP RING

Каталожный номер:243204

Комплект:1

Примечание:

№ на схеме:36

Наименование:RING-PISTON 55X2.5

Каталожный номер:4207427

Комплект:3

Примечание:
