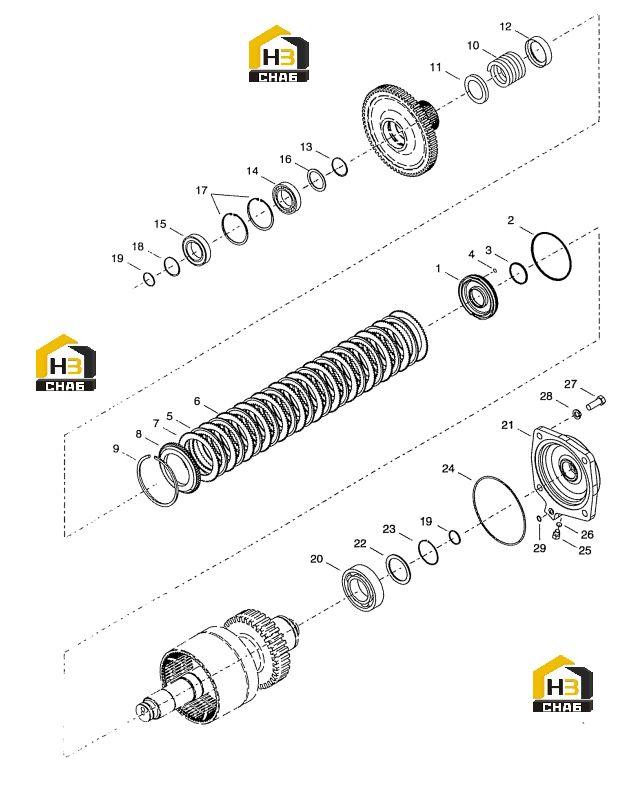

Передача третья

← Передача первая Шестерни третьей передачи →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CL.PISTON,SCREEN&SEALS

Каталожный номер:4207430

Комплект:1

Примечание:INCL. ITEMS 2,3&4

№ на схеме:2

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:4208093

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON

Каталожный номер:248768

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:SCREEN

Каталожный номер:4202581

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:5

Наименование:DISC-CLUTCH INNER

Каталожный номер:4207444

Комплект:9

Примечание:

№ на схеме:6

Наименование:DISC CLUTCH OUTER

Каталожный номер:4211394

Комплект:8

Примечание:

№ на схеме:7

Наименование:DISC CLUTCH OUTER HALF

Каталожный номер:4211395

Комплект:2

Примечание:

№ на схеме:8

Наименование:END-PLATE 3RD/4TH

Каталожный номер:4210114

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING PISTON RETURN

Каталожный номер:4207448

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLUTCH PISTON SPACER

Каталожный номер:4207449

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING RETAINER

Каталожный номер:4207450

Комплект:1

Примечание:

№ на схеме:13

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING

Каталожный номер:244093

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING

Каталожный номер:244242

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER-BEARING SUPPORT

Каталожный номер:234230

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING-SNAP

Каталожный номер:7JM90

Комплект:2

Примечание:

№ на схеме:18

Наименование:SNAP RING

Каталожный номер:5JM50

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING-PISTON

Каталожный номер:4207451

Комплект:2

Примечание:

№ на схеме:20

Наименование:BALL BEARING

Каталожный номер:225781

Комплект:1

Примечание:

№ на схеме:21

Наименование:CAP 3RD SPEED SHAFT REAR BEARING

Каталожный номер:4211755

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPACER FRONT BEARING

Каталожный номер:4207388

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING-SNAP

Каталожный номер:5JM70

Комплект:1

Примечание:

№ на схеме:24

Наименование:O RING

Каталожный номер:60K40616

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLUG M10X1

Каталожный номер:4203846

Комплект:1

Примечание:INCLUDING ITEM 26

№ на схеме:26

Наименование:O RING

Каталожный номер:76K11

Комплект:1

Примечание:PART OF ITEM 25

№ на схеме:27

Наименование:CAPSCREW

Каталожный номер:1C924

Комплект:4

Примечание:

№ на схеме:28

Наименование:LOCKWASHER

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:29

Наименование:O RING

Каталожный номер:60K30012

Комплект:1

Примечание:
