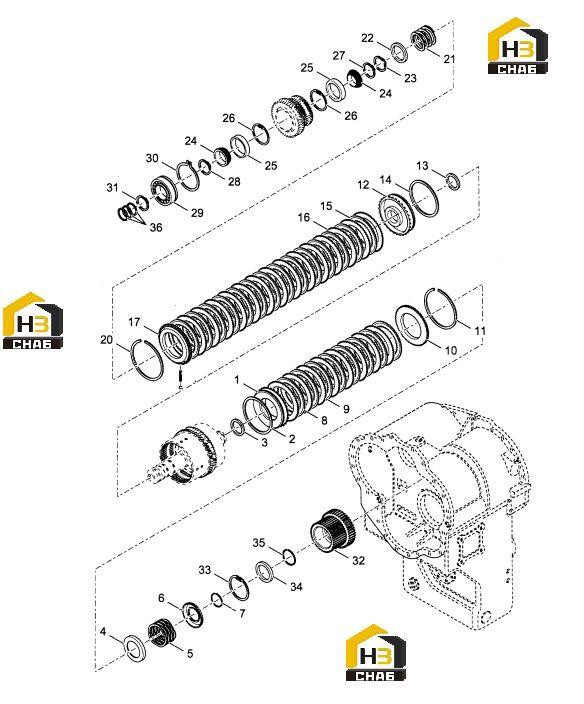

Передача вторая и задний ход

← Шестерни третьей передачи Передача пониженная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CLUTCH PISTON & SEALS

Каталожный номер:4204506

Комплект:1

Примечание:INCL. ITEMS 2 & 3

№ на схеме:2

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:245915

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON INNER

Каталожный номер:230857

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:WASHER-THRUST PISTON RETURN

Каталожный номер:232088

Комплект:1

Примечание:SPRG 2ND CLUTCH

№ на схеме:5

Наименование:SPRING-WAVE CLUTCH PISTON RETURN

Каталожный номер:4209248

Комплект:1

Примечание:

№ на схеме:6

Наименование:RETAINER-SPRING 2ND CLUTCH

Каталожный номер:232089

Комплект:1

Примечание:

№ на схеме:7

Наименование:SNAP RING-SPRING RETAINER 2ND CLUTCH

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:8

Наименование:DISC-CLUTCH INNER 2ND CLUTCH

Каталожный номер:4209872

Комплект:8

Примечание:

№ на схеме:9

Наименование:DISC-CLUTCH OUTER 2ND CLUTCH

Каталожный номер:247273

Комплект:8

Примечание:

№ на схеме:10

Наименование:PLATE-CLUTCH DISC BACKING 2ND CLUTCH1

Каталожный номер:247276

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAP RING-BACKING PLATE 2ND CLUTCH

Каталожный номер:243636

Комплект:1

Примечание:

№ на схеме:12

Наименование:ASSEMBLY-CLUTCH PISTON REV CLUTCH

Каталожный номер:249615

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAL-CLUTCH PISTON INNER REV CLUTCH

Каталожный номер:248768

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:245915

Комплект:1

Примечание:

№ на схеме:15

Наименование:DISC-CLUTCH INNER REV CLUTCH

Каталожный номер:4209872

Комплект:10

Примечание:

№ на схеме:16

Наименование:DISC-CLUTCH OUTER REV CLUTCH

Каталожный номер:247273

Комплект:10

Примечание:

№ на схеме:17

Наименование:PLATE-CLUTCH DISC BACKING REV CLUTCH

Каталожный номер:247276

Комплект:1

Примечание:

№ на схеме:20

Наименование:SNAP RING-BACKING PLATE REV CLUTCH

Каталожный номер:243636

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPRING-PISTON RETURN REV CLUTCH

Каталожный номер:248664

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLATE-BACKING REV CLUTCH

Каталожный номер:248722

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:24

Наименование:BEARING-CLUTCH DRIVEN, CONE JLM 506849

Каталожный номер:1320904

Комплект:2

Примечание:

№ на схеме:25

Наименование:BEARING-CLUTCH DRIVEN, CUP JLM 506810

Каталожный номер:1320905

Комплект:2

Примечание:

№ на схеме:26

Наименование:RING-CLUTCH DRIVEN GEAR LOCATING

Каталожный номер:250115

Комплект:2

Примечание:

№ на схеме:27

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:28D

Наименование:RING-REV&2ND SHAFT CL DR GR TAP BRG .073/.071

Каталожный номер:248758

Комплект:1

Примечание:

№ на схеме:28C

Наименование:RING-REV&2ND SHAFT CL DR GR TAP BRG .078/.076

Каталожный номер:248757

Комплект:1

Примечание:

№ на схеме:28B

Наименование:RING-REV&2ND SHAFT CL DR GR TAP BRG .082/.080

Каталожный номер:248756

Комплект:1

Примечание:

№ на схеме:28A

Наименование:RING-REV&2ND SHAFT CL DR GR TAP BRG .086/.084

Каталожный номер:248755

Комплект:1

Примечание:

№ на схеме:28

Наименование:RING-REV&2ND SHAFT CL DR GR TAP BRG .090/.088

Каталожный номер:248754

Комплект:1

Примечание:

№ на схеме:29

Наименование:BEARING-REVERSE & 2ND SHAFT FRONT 6411

Каталожный номер:249632

Комплект:1

Примечание:

№ на схеме:30

Наименование:RING-DENCE FRONT BRG RETAINING

Каталожный номер:249633

Комплект:1

Примечание:

№ на схеме:31

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:32

Наименование:HUB-2ND CLUTCH DISC

Каталожный номер:249617

Комплект:1

Примечание:

№ на схеме:33

Наименование:SNAP RING-2ND CL DISC HUB RETAINER

Каталожный номер:223859

Комплект:1

Примечание:

№ на схеме:34

Наименование:RETAINER-2ND CL DISC HUB RET RING

Каталожный номер:243726

Комплект:1

Примечание:

№ на схеме:35

Наименование:RING-2ND CLUTCH DISC HUB RETAINING

Каталожный номер:243204

Комплект:1

Примечание:

№ на схеме:36

Наименование:RING-PISTON CAST IRON

Каталожный номер:4212062

Комплект:3

Примечание:
