Комплектующие блока управления (часть 1)

← Блок управления гидравлический Комплектующие блока управления (часть 2) →

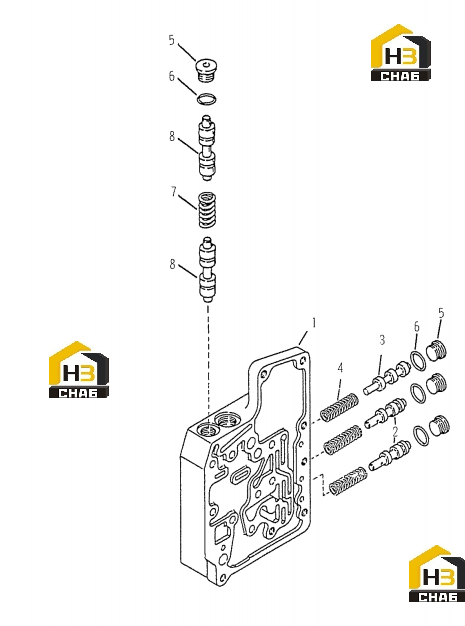

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING CONTROL VALVE

Каталожный номер:244035

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPOOL - RANGE

Каталожный номер:244036

Комплект:2

Примечание:

№ на схеме:3

Наименование:SPOOL - RANGE

Каталожный номер:244037

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPOOL PISTON SPRING

Каталожный номер:240381

Комплект:3

Примечание:

№ на схеме:5

Наименование:VALVE HOUSING PLUG

Каталожный номер:47K6

Комплект:4

Примечание:INCLUDING ITEM 6

№ на схеме:6

Наименование:O RING

Каталожный номер:91F6

Комплект:4

Примечание:PART OF ITEM 5

№ на схеме:7

Наименование:SPRING

Каталожный номер:246016

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPOOL-FWD. & REV. SHIFT

Каталожный номер:246015

Комплект:2

Примечание:
