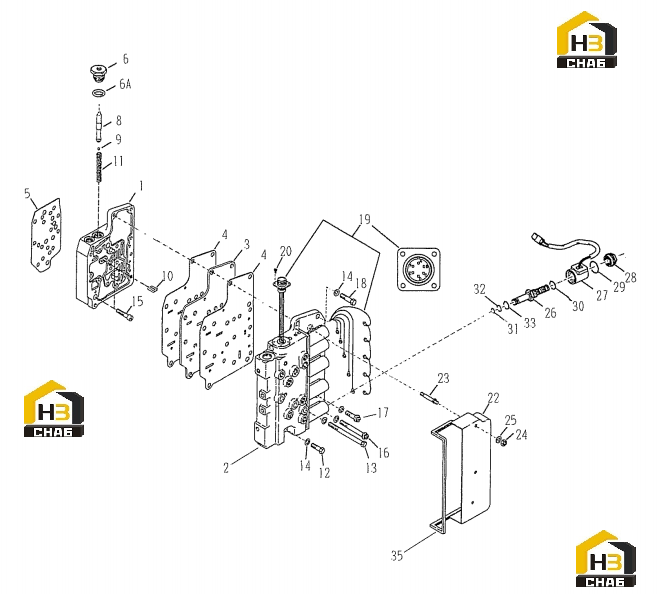

Блок управления гидравлический

← Насос масляный Комплектующие блока управления (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PIPE PLUG

Каталожный номер:16F6

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:ASSY-CONTROL VALVE HOUSING

Каталожный номер:246147

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CONTROL COVER

Каталожный номер:245092

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLATE-SEAL COVER TO VALVE

Каталожный номер:244062

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET-SEAL PLATE

Каталожный номер:248460

Комплект:2

Примечание:

№ на схеме:5

Наименование:GASKET-CONTROL VALVE

Каталожный номер:248461

Комплект:1

Примечание:

№ на схеме:6A

Наименование:O RING

Каталожный номер:91F7

Комплект:1

Примечание:PART OF ITEM 6

№ на схеме:6

Наименование:PLUG

Каталожный номер:47K7

Комплект:1

Примечание:INCLUDING ITEM 6A

№ на схеме:8

Наименование:ASSEMBLY- DECLUTCH SPOOL

Каталожный номер:244038

Комплект:1

Примечание:INCL.ITEM 9

№ на схеме:9

Наименование:PLUG

Каталожный номер:239243

Комплект:1

Примечание:PART OF ITEM 8

№ на схеме:10

Наименование:STOP-SPOOL & INCHING

Каталожный номер:234170

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING - DECLUTCH

Каталожный номер:234181

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:1C616

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:1C668

Комплект:5

Примечание:

№ на схеме:14

Наименование:LOCKWASHER

Каталожный номер:4E6

Комплект:14

Примечание:

№ на схеме:15

Наименование:SREW-CONTROL VALVE TO CONV HOUSING

Каталожный номер:73G628

Комплект:2

Примечание:

№ на схеме:16

Наименование:SCREW-CONTROL COVER TO CONV HOUSING

Каталожный номер:93G648

Комплект:2

Примечание:

№ на схеме:17

Наименование:PUMP TO COVER SCREW

Каталожный номер:93G620

Комплект:4

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:1C620

Комплект:2

Примечание:

№ на схеме:19

Наименование:ASSEMBLY - WIRE & 6 PIN RECEPTACLE

Каталожный номер:244057

Комплект:1

Примечание:

№ на схеме:20

Наименование:RECEPTACLE MTG SCREW

Каталожный номер:42G404

Комплект:4

Примечание:

№ на схеме:22

Наименование:DUST COVER

Каталожный номер:244058

Комплект:1

Примечание:

№ на схеме:23

Наименование:STUD - DUST COVER

Каталожный номер:244060

Комплект:3

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:64D4

Комплект:3

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:25E13

Комплект:3

Примечание:

№ на схеме:26

Наименование:CARTRIDGE-BALL VALVE

Каталожный номер:246356

Комплект:5

Примечание:INCL.ITEMS 31,32 & 33

№ на схеме:27

Наименование:COIL HYDRAFORCE 24 VOLT

Каталожный номер:246283

Комплект:5

Примечание:

№ на схеме:28

Наименование:NUT-SPOOL TYPE CARTRIDGE RET

Каталожный номер:246285

Комплект:5

Примечание:

№ на схеме:29

Наименование:O RING

Каталожный номер:76K20

Комплект:5

Примечание:

№ на схеме:30

Наименование:O RING

Каталожный номер:76K15

Комплект:5

Примечание:

№ на схеме:31

Наименование:O RING

Каталожный номер:76K12

Комплект:5

Примечание:PART OF ITEM 26

№ на схеме:32

Наименование:O RING

Каталожный номер:76K13

Комплект:5

Примечание:PART OF ITEM 26

№ на схеме:33

Наименование:O RING

Каталожный номер:78K8

Комплект:5

Примечание:PART OF ITEM 26

№ на схеме:35

Наименование:SEAL - DUST COVER

Каталожный номер:244059

Комплект:1

Примечание:
