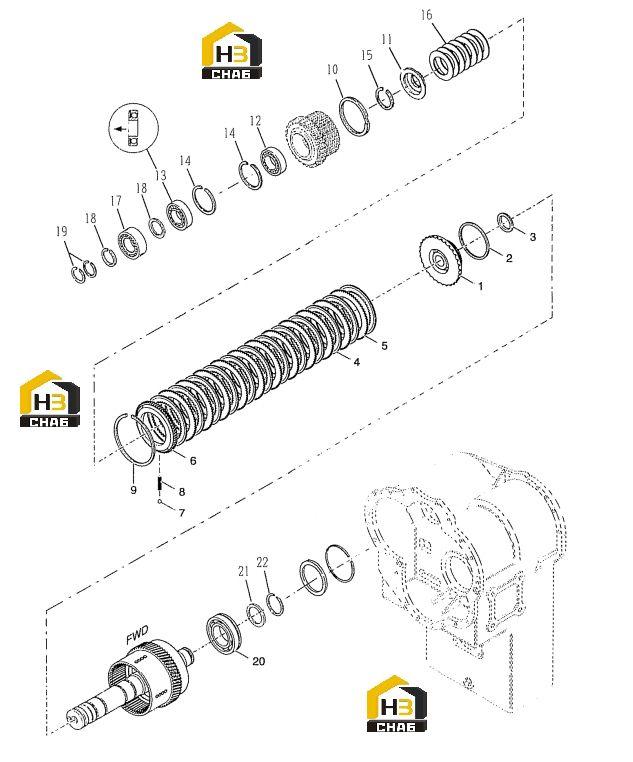

Передача первая

← Вал третьей передачи и шестерня первой передачи Передача третья →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CLUTCH PISTON & SEALS

Каталожный номер:4204504

Комплект:1

Примечание:INCL.ITEMS 2 & 3

№ на схеме:2

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:224281

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON INNER

Каталожный номер:230857

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:DISC-CLUTCH INNER

Каталожный номер:4209872

Комплект:12

Примечание:

№ на схеме:5

Наименование:DISC-CLUTCH OUTER

Каталожный номер:247273

Комплект:11

Примечание:

№ на схеме:6

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:244981

Комплект:1

Примечание:

№ на схеме:7

Наименование:BALL-END PLATE RETAINING

Каталожный номер:10J6

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPRING-ENG PLATE RETAINING

Каталожный номер:230731

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING-BACKING PLATE

Каталожный номер:243636

Комплект:1

Примечание:

№ на схеме:10

Наименование:RING-CLUTCH HUB OIL BAFFLE

Каталожный номер:243997

Комплект:1

Примечание:

№ на схеме:11

Наименование:RETAINER-SPRING

Каталожный номер:239230

Комплект:1

Примечание:

№ на схеме:12

Наименование:BEARING-CLUTCH DRIVEN GEAR 208-S42

Каталожный номер:237972

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING-CLUTCH DRIVEN GEAR 208SFL0

Каталожный номер:233488

Комплект:1

Примечание:

№ на схеме:14

Наименование:RING-CLUTCH DRIVEN GEAR LOCATING

Каталожный номер:223881

Комплект:2

Примечание:

№ на схеме:15

Наименование:SNAP RING-SPRING RETAINER

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:16

Наименование:ASSEMBLY-DISC SPRING-INCLUDING 7 DISCS

Каталожный номер:247655

Комплект:1

Примечание:

№ на схеме:17

Наименование:BEARING-FWD SHAFT FRONT MR1308EL

Каталожный номер:244345

Комплект:1

Примечание:

№ на схеме:18

Наименование:RING-FRONT BEARING RETAINING

Каталожный номер:246238

Комплект:2

Примечание:

№ на схеме:19

Наименование:PISTON-RING

Каталожный номер:4208098

Комплект:2

Примечание:

№ на схеме:20

Наименование:BEARING-FWD SHAFT REAR 312MG

Каталожный номер:230968

Комплект:1

Примечание:

№ на схеме:21

Наименование:SNAP RING-REAR BEARING RET DENCE

Каталожный номер:249843

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING-FWD SHAFT REAR BRG RETAINING

Каталожный номер:249936

Комплект:1

Примечание:
