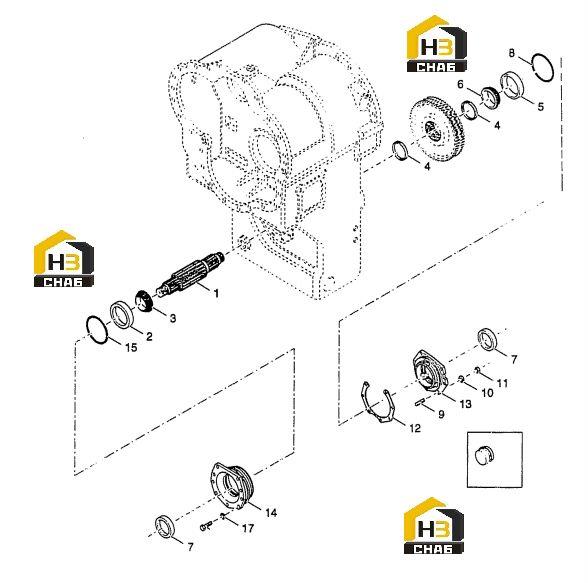

Вал выходной

← Вал пониженной передачи, шестерни промежуточного и выходного валов Комплектующие насоса и регулятора давления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:B

Наименование:WASHER-THRUST REAR

Каталожный номер:231880

Комплект:1

Примечание:

№ на схеме:1

Наименование:SHAFT-OUTPUT

Каталожный номер:231867

Комплект:1

Примечание:

№ на схеме:2

Наименование:CUP-FRONT BEARING 454

Каталожный номер:243258

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONE-FRONT BEARING 462

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:4A

Наименование:SPACER-OUTPUT SHAFT GEAR REAR

Каталожный номер:4205171

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPACER-OUTPUT SHAFT GEAR FRONT

Каталожный номер:4205172

Комплект:1

Примечание:

№ на схеме:5

Наименование:CUP-REAR BEARING 453X

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONE-REAR BEARING 462

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL-BEARING CAP OIL

Каталожный номер:231884

Комплект:2

Примечание:

№ на схеме:8

Наименование:O RING-REAR BEARING CAP

Каталожный номер:60K40608

Комплект:1

Примечание:

№ на схеме:9

Наименование:STUD-REAR BRG CAP

Каталожный номер:245317

Комплект:7

Примечание:

№ на схеме:10

Наименование:LOCKWASHER-REAR BRG CAP STUD

Каталожный номер:4E8

Комплект:7

Примечание:

№ на схеме:11

Наименование:NUT-REAR BRG CAP STUD

Каталожный номер:64D8

Комплект:7

Примечание:

№ на схеме:12C

Наименование:SHIM-BEARING CAP 020

Каталожный номер:245316

Комплект:1

Примечание:

№ на схеме:12B

Наименование:SHIM-BEARING CAP 010

Каталожный номер:245315

Комплект:1

Примечание:

№ на схеме:12A

Наименование:SHIM-BEARING CAP 007

Каталожный номер:245314

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM-BEARING CAP 004

Каталожный номер:245313

Комплект:1

Примечание:

№ на схеме:13

Наименование:CAP-REAR BRG

Каталожный номер:248123

Комплект:1

Примечание:

№ на схеме:14

Наименование:CAP-FRONT BRG

Каталожный номер:247998

Комплект:1

Примечание:

№ на схеме:15

Наименование:O RING-FRONT BRG CAP

Каталожный номер:60K40608

Комплект:1

Примечание:

№ на схеме:16

Наименование:CAPSCREW-FRONT BRG.CAP

Каталожный номер:170724

Комплект:9

Примечание:

№ на схеме:17

Наименование:LOCKWASHER-BRG CAP STUD

Каталожный номер:4E7

Комплект:9

Примечание:
