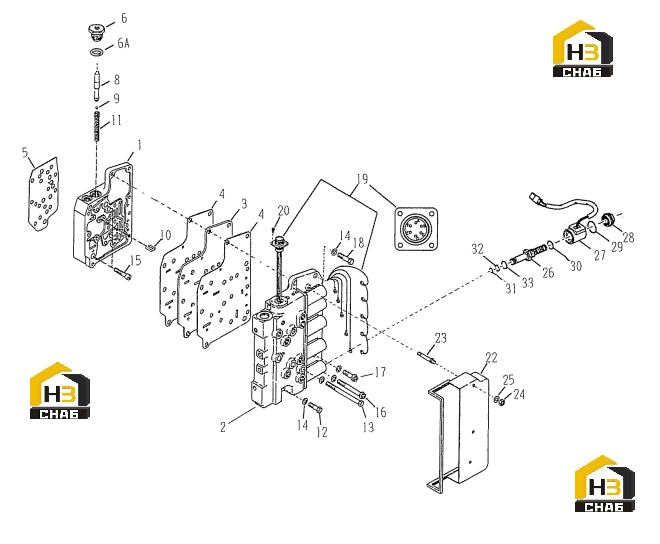

Блок управления гидравлический

← Насос масляный Комплектующие блока управления (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:CLIP-CONNECTOR

Каталожный номер:246290

Комплект:5

Примечание:Not Illustrated

№ на схеме:-

Наименование:PLUG

Каталожный номер:16F6

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:ASSEMBLY-CONTROL VALVE 246145

Каталожный номер:246147

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSEMBLY-CONTROL COVER

Каталожный номер:245092

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLATE-SEAL

Каталожный номер:244062

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET-SEAL PLATE

Каталожный номер:248460

Комплект:2

Примечание:

№ на схеме:5

Наименование:GASKET-CONTROL VALVE TO CONV HOUSING

Каталожный номер:248461

Комплект:1

Примечание:

№ на схеме:6A

Наименование:O RING

Каталожный номер:91F7

Комплект:1

Примечание:PART OF ITEM 6

№ на схеме:6

Наименование:PLUG

Каталожный номер:47K7

Комплект:1

Примечание:INCLUDING ITEM 6A

№ на схеме:7

Наименование:PLATE-WIRE CLIP ATTACHMENT

Каталожный номер:249554

Комплект:1

Примечание:

№ на схеме:8

Наименование:ASSEMBLY- DECLUTCH SPOOL

Каталожный номер:244038

Комплект:1

Примечание:INCL.ITEM 9

№ на схеме:9

Наименование:PLUG

Каталожный номер:239243

Комплект:1

Примечание:PART OF ITEM 8

№ на схеме:10

Наименование:STOP-SPOOL

Каталожный номер:234170

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING-DECLUTCH

Каталожный номер:234181

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW-CONTROL COVER TO CONTROL VALVE

Каталожный номер:1C616

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW-CONTROL COVER TO CONV HOUSING

Каталожный номер:1C668

Комплект:5

Примечание:

№ на схеме:14

Наименование:LKWSHR-CONTROL COVER TO CONV HSG SCREW

Каталожный номер:4E6

Комплект:14

Примечание:

№ на схеме:15

Наименование:SCREW-CONTROL VALVE TO CONV HOUSING

Каталожный номер:73G628

Комплект:2

Примечание:

№ на схеме:16

Наименование:SCREW-CONTROL COVER TO CONVERTER HOUSING

Каталожный номер:93G648

Комплект:2

Примечание:

№ на схеме:17

Наименование:SCREW-CONTROL COVER TO CONTROL VALVE

Каталожный номер:93G620

Комплект:4

Примечание:

№ на схеме:18

Наименование:SCREW-CONTROL COVER TO CONTROL VALVE

Каталожный номер:1C620

Комплект:2

Примечание:

№ на схеме:19

Наименование:PLATE-COVER - NOT AS SHOWN

Каталожный номер:249555

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW-COVER PLATE

Каталожный номер:42G404

Комплект:4

Примечание:

№ на схеме:22

Наименование:COVER-DUST

Каталожный номер:244058

Комплект:1

Примечание:

№ на схеме:23

Наименование:STUD-DUST COVER

Каталожный номер:249556

Комплект:3

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:60D4

Комплект:3

Примечание:

№ на схеме:25

Наименование:WASHER-DUST COVER

Каталожный номер:25E13

Комплект:3

Примечание:

№ на схеме:26

Наименование:CARTRIDGE-BALL VALVE

Каталожный номер:246356

Комплект:5

Примечание:INCL. ITEMS 31,32 & 33

№ на схеме:27

Наименование:COIL-SOLENOID 24 V

Каталожный номер:246291

Комплект:5

Примечание:

№ на схеме:28

Наименование:NUT

Каталожный номер:249152

Комплект:5

Примечание:

№ на схеме:29

Наименование:O RING-COIL TO CARTRIDGE

Каталожный номер:76K20

Комплект:5

Примечание:

№ на схеме:30

Наименование:O RING-COIL TO NUT

Каталожный номер:76K20

Комплект:5

Примечание:

№ на схеме:31

Наименование:O RING

Каталожный номер:76K12

Комплект:5

Примечание:PART OF ITEM 26

№ на схеме:32

Наименование:O RING

Каталожный номер:76K13

Комплект:5

Примечание:PART OF ITEM 26

№ на схеме:33

Наименование:O RING

Каталожный номер:78K8

Комплект:5

Примечание:PART OF ITEM 26
