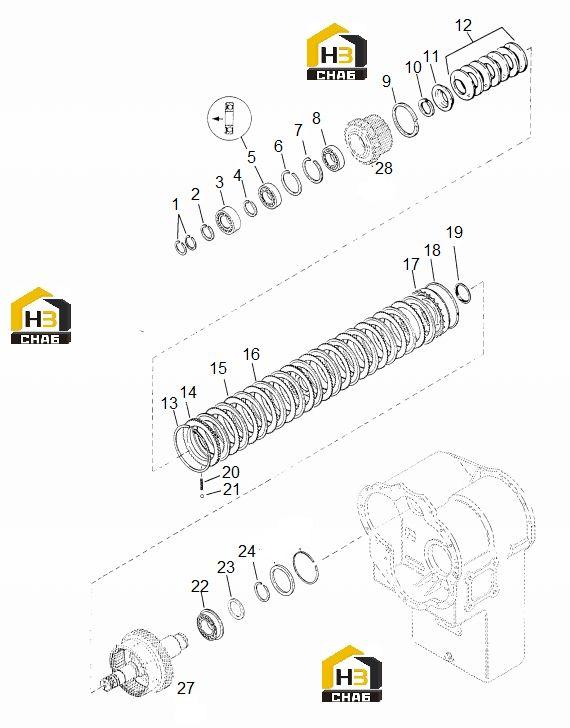

Передача первая

← Шестерни привода насоса Передача третья →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Forward & 2nd Shaft Piston Ring

Каталожный номер:249779

Комплект:2

Примечание:

№ на схеме:2

Наименование:Front Bearing Retainer Ring

Каталожный номер:246233

Комплект:1

Примечание:

№ на схеме:3

Наименование:Forward Shaft Front Bearing

Каталожный номер:244345

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front Bearing Retainer Ring

Каталожный номер:246238

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clutch Orlven Gear Bearing - Schield Must Face In

Каталожный номер:233488

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clutch Oriven Gear Locating Ring

Каталожный номер:223881

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clutch Driven Gear Locating Ring

Каталожный номер:223881

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch Driven Gear Bearing

Каталожный номер:237972

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch Hub Oil Baffle Ring

Каталожный номер:243997

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring Retainer Snap Ring

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring Retainer

Каталожный номер:239230

Комплект:1

Примечание:

№ на схеме:12

Наименование:Disc Spring Assembly

Каталожный номер:247655

Комплект:1

Примечание:Incl. 7 Washers

№ на схеме:13

Наименование:Backing Plate Snap Ring

Каталожный номер:243636

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clutch Oise Backing Plate

Каталожный номер:244981

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clutch Outer Disc

Каталожный номер:247273

Комплект:11

Примечание:

№ на схеме:16

Наименование:Clutch Inner Disc

Каталожный номер:244979

Комплект:12

Примечание:

№ на схеме:17

Наименование:Clutch Piston and Seals Ass'y.

Каталожный номер:4204504

Комплект:1

Примечание:Incl. Items 18 and 19

№ на схеме:18

Наименование:Clutch Piston Outer Seal

Каталожный номер:224281

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clutch Piston Inner Seal

Каталожный номер:230857

Комплект:1

Примечание:

№ на схеме:20

Наименование:End Plate Retaining Spring

Каталожный номер:230731

Комплект:1

Примечание:

№ на схеме:21

Наименование:End Plate Retaining Ball

Каталожный номер:10J6

Комплект:1

Примечание:

№ на схеме:22

Наименование:Forward Shaft Rear Bearing

Каталожный номер:230968

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fwd. Shaft Brg. Retaining Ring

Каталожный номер:249843

Комплект:1

Примечание:

№ на схеме:24

Наименование:Fwd. Shaft Brg. Retainer Ring

Каталожный номер:249936

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fwd. Shaft,Clutch Drum & Plug Assembly

Каталожный номер:249848

Комплект:1

Примечание:

№ на схеме:28

Наименование:Forward Clutch Driven Gear

Каталожный номер:248281

Комплект:1

Примечание:
