Передача четвертая

← Передача пониженная Вал выходной →

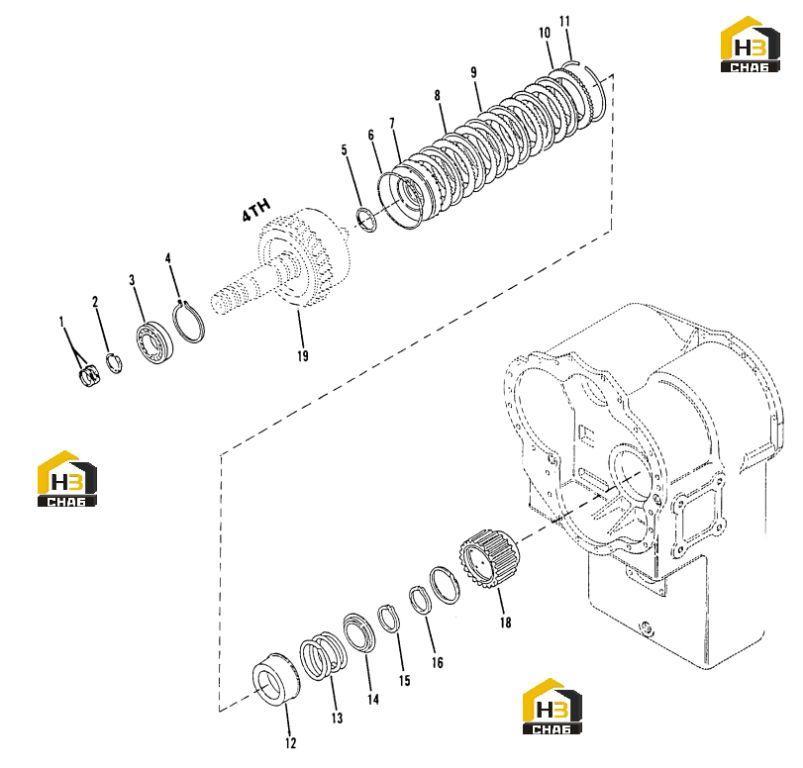

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:3-4 speed Shaft Piston Ring

Каталожный номер:249779

Комплект:2

Примечание:

№ на схеме:2

Наименование:Front Bearing Retainer Ring

Каталожный номер:239003

Комплект:1

Примечание:

№ на схеме:3

Наименование:3-4 Speed Shaft Front Bearing

Каталожный номер:249199

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front Bearing Locating Ring

Каталожный номер:234229

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clutch Piston Inner Seal

Каталожный номер:230857

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clutch Piiton Outer Seal

Каталожный номер:245915

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clutch Piston and Seals Ass'y.

Каталожный номер:4204506

Комплект:1

Примечание:Incl. Items 5 and 6

№ на схеме:8

Наименование:Clutch Inner Disc

Каталожный номер:244979

Комплект:6

Примечание:

№ на схеме:9

Наименование:Clutch Outer Disc

Каталожный номер:247273

Комплект:6

Примечание:

№ на схеме:10

Наименование:Clutch Disc Backing Plate

Каталожный номер:247276

Комплект:1

Примечание:

№ на схеме:11

Наименование:Backing Plate Snap Ring

Каталожный номер:243636

Комплект:1

Примечание:

№ на схеме:12

Наименование:Thrust Washer not As shown

Каталожный номер:232088

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston Return Spring (Wave)

Каталожный номер:4206146

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring Retainer

Каталожный номер:232089

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring Retainer Snap Ring

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clutch Disc Hub Retaining Ring

Каталожный номер:243979

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clutch Disc Hub

Каталожный номер:249866

Комплект:1

Примечание:

№ на схеме:19

Наименование:4th Speed Shaft,Clutch Drum & Plug Assembly

Каталожный номер:249928

Комплект:1

Примечание:
