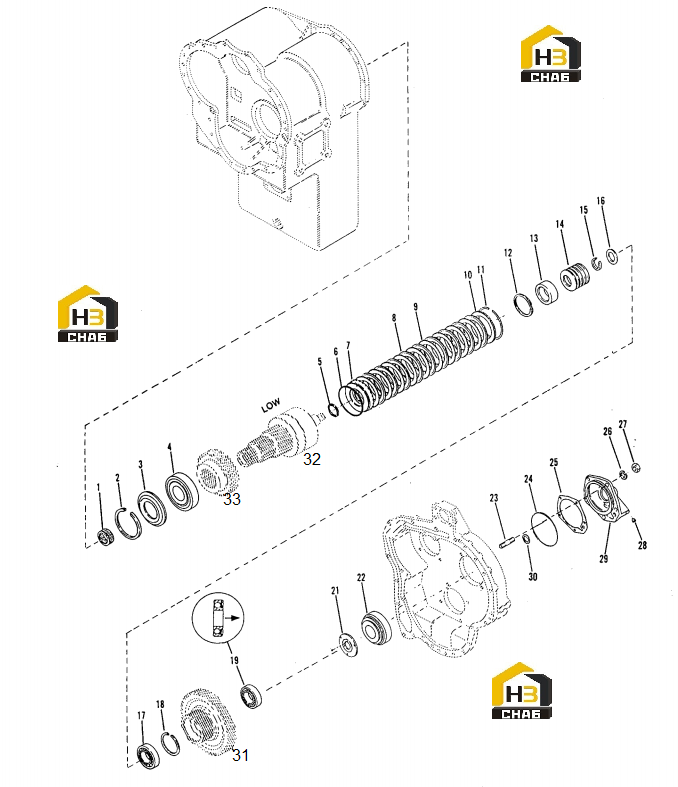

Передача пониженная

← Передача вторая и задний ход Передача четвертая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:1st Speed Clutch Shaft Pilot Bearing

Каталожный номер:230469

Комплект:1

Примечание:

№ на схеме:2

Наименование:1st Speed Clutch Shaft Brg. Ret. Ring

Каталожный номер:223997

Комплект:1

Примечание:

№ на схеме:3

Наименование:1st Speed Clutch Shaft Brg. Spacer

Каталожный номер:243160

Комплект:1

Примечание:

№ на схеме:4

Наименование:1st Speed Clutch Shaft Front Bearing Ass'y.

Каталожный номер:243253

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clutch Piston Inner Seal

Каталожный номер:230857

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clutch Piston Outer Seal

Каталожный номер:245915

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clutch Piston

Каталожный номер:245928

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch Inner Disc

Каталожный номер:244979

Комплект:9

Примечание:

№ на схеме:9

Наименование:Clutch Outer Disc

Каталожный номер:247273

Комплект:9

Примечание:

№ на схеме:10

Наименование:Clutch Disc Backing Plate

Каталожный номер:247276

Комплект:1

Примечание:

№ на схеме:11

Наименование:Backing Plate Snap Ring

Каталожный номер:243636

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clutch Hub Oil Baffle Ring

Каталожный номер:243997

Комплект:1

Примечание:

№ на схеме:13

Наименование:Piston To Be 1levile Washer Spacer

Каталожный номер:248491

Комплект:1

Примечание:

№ на схеме:14A

Наименование:Disc Spring Backing Ring Not Illustrated

Каталожный номер:248489

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bellevile Washer (Spring) Ass'y.

Каталожный номер:248490

Комплект:1

Примечание:Incl. 7 Washers

№ на схеме:15

Наименование:Spring Retaining Ring

Каталожный номер:232076

Комплект:1

Примечание:

№ на схеме:16

Наименование:1st Speed Gear Brg. Spacer

Каталожный номер:248108

Комплект:1

Примечание:

№ на схеме:17

Наименование:1st Speed Gear Bearing

Каталожный номер:244093

Комплект:1

Примечание:

№ на схеме:18

Наименование:1st Gear Brg. Snap Ring

Каталожный номер:223901

Комплект:1

Примечание:

№ на схеме:19

Наименование:1st Speed Gear Brg. - Shield Must Face Out

Каталожный номер:244242

Комплект:1

Примечание:

№ на схеме:21

Наименование:1st Speed Gear Brg. Thrust Washer

Каталожный номер:249421

Комплект:1

Примечание:

№ на схеме:22

Наименование:1st Speed Shaft Rear Bearing Assembly

Каталожный номер:243255

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rear Bearing Cap Stud

Каталожный номер:247988

Комплект:4

Примечание:

№ на схеме:24

Наименование:Rear Bearing Cap O RING

Каталожный номер:60K40420

Комплект:1

Примечание:

№ на схеме:25C

Наименование:Bearing Cap Shim .020

Каталожный номер:247550

Комплект:1

Примечание:

№ на схеме:25B

Наименование:Bearing Cap Shim .010

Каталожный номер:247549

Комплект:1

Примечание:

№ на схеме:25A

Наименование:Bearing Cap Shim .007

Каталожный номер:247548

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing Cap Shim . 004

Каталожный номер:247547

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rear Brg. Cap Stud Lockwasher

Каталожный номер:4E7

Комплект:4

Примечание:

№ на схеме:27

Наименование:Rear Brg. Cap Stud Nut

Каталожный номер:64D7

Комплект:4

Примечание:

№ на схеме:28

Наименование:Rear Brg. Cap Plug

Каталожный номер:47K3

Комплект:2

Примечание:

№ на схеме:29

Наименование:Rear Bearing Cap

Каталожный номер:249226

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clutch Shaft Piston Ring

Каталожный номер:249779

Комплект:2

Примечание:

№ на схеме:31

Наименование:1st Speed Gear

Каталожный номер:247151

Комплект:1

Примечание:

№ на схеме:32

Наименование:1st Speed Clutch Shaft & Drum & Plug Assembly

Каталожный номер:249403

Комплект:1

Примечание:

№ на схеме:33

Наименование:3rd Speed Driven Gear

Каталожный номер:243657

Комплект:1

Примечание:
