Передача первая

← Шестерни привода насоса Передача третья →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

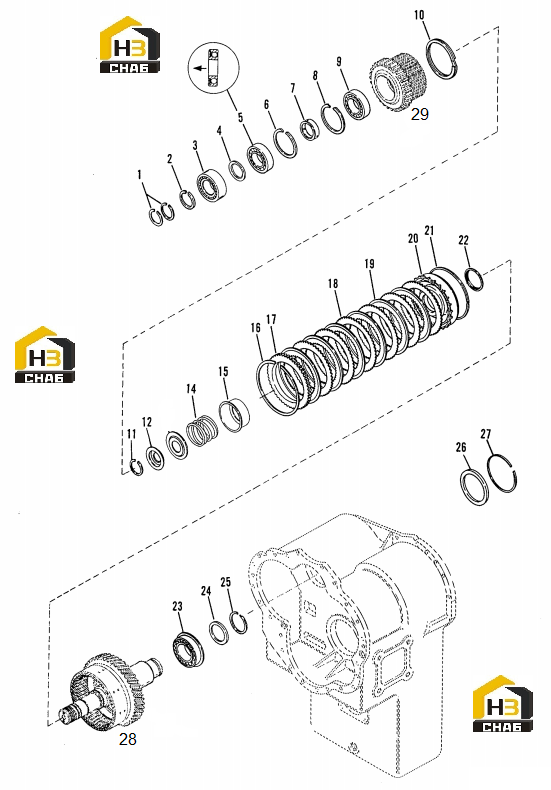

№ на схеме:1

Наименование:Forward & 2nd Shaft Piston Ring

Каталожный номер:249779

Комплект:2

Примечание:

№ на схеме:2

Наименование:Front Bearing Retainer Ring

Каталожный номер:246238

Комплект:1

Примечание:

№ на схеме:3

Наименование:Forward Shaft Front Bearing

Каталожный номер:244345

Комплект:1

Примечание:

№ на схеме:4

Наименование:Forward Shaft Front Brg. Spacer

Каталожный номер:243663

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clutch Driven Gear Bearing Schield Must Face In

Каталожный номер:233488

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clutch Driven Gear Locating Ring

Каталожный номер:223881

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clutch Driven Gear Bearing Spacer

Каталожный номер:244211

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch Driven Gear Locating Ring

Каталожный номер:223881

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch Driven Gear Bearing

Каталожный номер:237972

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clutch Hub Oil Baffle Ring

Каталожный номер:243997

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring Retainer Snap Ring

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring & Snap Ring Retainer

Каталожный номер:247297

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston Return Spring

Каталожный номер:230822

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring Retainer

Каталожный номер:245655

Комплект:1

Примечание:

№ на схеме:16

Наименование:Backing Plate Snap Ring

Каталожный номер:243636

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clutch Disc Backing Ring

Каталожный номер:247276

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clutch Outer Disc

Каталожный номер:247273

Комплект:6

Примечание:

№ на схеме:19

Наименование:Clutch Inner Disc

Каталожный номер:244979

Комплект:6

Примечание:

№ на схеме:20

Наименование:Clutch Piston Assembly

Каталожный номер:245927

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clutch Piston Outer Seal

Каталожный номер:245915

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clutch Piston Inner Seal

Каталожный номер:230857

Комплект:1

Примечание:

№ на схеме:23

Наименование:Forward Shaft Rear Bearing

Каталожный номер:243252

Комплект:1

Примечание:

№ на схеме:24

Наименование:Fwd. Shaft Brg. Washer

Каталожный номер:237384

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fwd. Shaft Brg. Retainer Ring

Каталожный номер:243251

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fwd. Shaft Rear Brg. Thrust Washer

Каталожный номер:243687

Комплект:1

Примечание:

№ на схеме:27

Наименование:Brg. Thrust Wasner Retaining Ring

Каталожный номер:230955

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fwd. Shaft,Clutch Drum, & Plug Assembly

Каталожный номер:249926

Комплект:1

Примечание:

№ на схеме:29

Наименование:Forward Clutch Driven Gear

Каталожный номер:248282

Комплект:1

Примечание:
