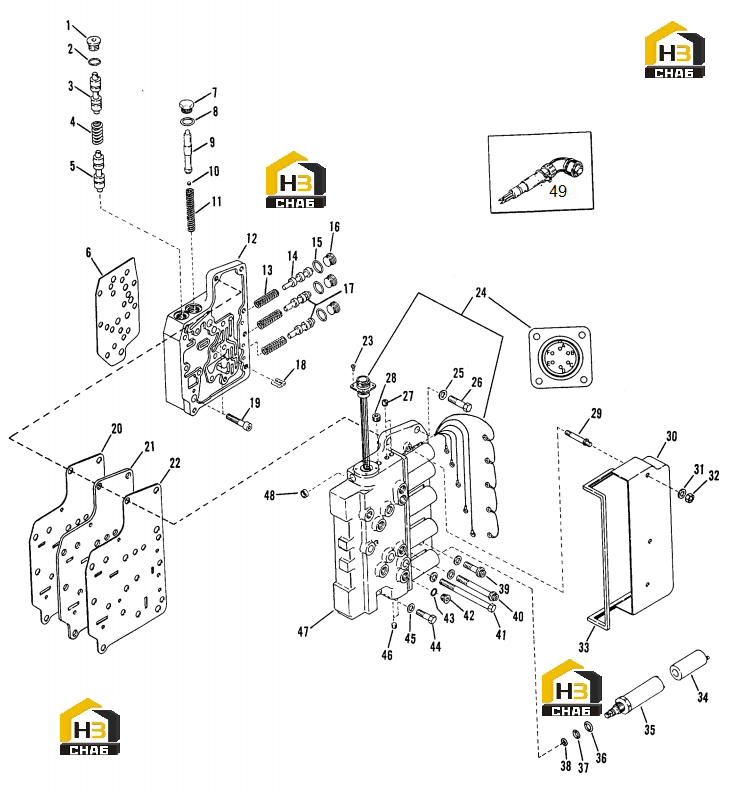

Блок управления гидравлический

← Комплектующие масляного насоса и регулятор Комплектующие корпуса гтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:47K6

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug O RING

Каталожный номер:91F6

Комплект:1

Примечание:

№ на схеме:3

Наименование:Directional Spool

Каталожный номер:246015

Комплект:1

Примечание:

№ на схеме:4

Наименование:Directional Spool Spring

Каталожный номер:346016

Комплект:1

Примечание:

№ на схеме:5

Наименование:Directional Spool

Каталожный номер:246015

Комплект:1

Примечание:

№ на схеме:6

Наименование:Control Valve to Conv. Housing Gasket

Каталожный номер:248461

Комплект:1

Примечание:

№ на схеме:7

Наименование:Declutch Plug

Каталожный номер:47K7

Комплект:1

Примечание:

№ на схеме:8

Наименование:Declutch Plug O RING

Каталожный номер:91F7

Комплект:1

Примечание:

№ на схеме:9

Наименование:Declutch Spool Spring

Каталожный номер:244038

Комплект:1

Примечание:Incl. Item #10

№ на схеме:10

Наименование:Plug

Каталожный номер:239243

Комплект:1

Примечание:Include in Item #9

№ на схеме:11

Наименование:Declutch Spool Spring

Каталожный номер:234181

Комплект:1

Примечание:

№ на схеме:12

Наименование:Control Valve Housing Assembly

Каталожный номер:246147

Комплект:1

Примечание:Include Items 1 thru 5, 13 thru 17

№ на схеме:13

Наименование:Range Spool Spring

Каталожный номер:240381

Комплект:3

Примечание:

№ на схеме:14

Наименование:Range Spool

Каталожный номер:244037

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spool Plug O RING

Каталожный номер:91F6

Комплект:3

Примечание:

№ на схеме:16

Наименование:Spool Plug

Каталожный номер:47K6

Комплект:3

Примечание:

№ на схеме:17

Наименование:Range Spool

Каталожный номер:244036

Комплект:2

Примечание:

№ на схеме:18

Наименование:Declutch Spool Stop

Каталожный номер:234170

Комплект:1

Примечание:

№ на схеме:19

Наименование:Control Valve to Conv. Housing Screw

Каталожный номер:73G628

Комплект:2

Примечание:

№ на схеме:20

Наименование:Seal Plate Gasket

Каталожный номер:248460

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal Plate

Каталожный номер:244062

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal Plate Gasket

Каталожный номер:248460

Комплект:1

Примечание:

№ на схеме:23

Наименование:Receptacle Screw

Каталожный номер:420404

Комплект:4

Примечание:

№ на схеме:24

Наименование:Receptacle & Wire Assambly

Каталожный номер:244057

Комплект:1

Примечание:

№ на схеме:25

Наименование:Control Caver to Control Valve Screw Lockwasher

Каталожный номер:4E6

Комплект:2

Примечание:

№ на схеме:26

Наименование:Control Caver to Control Valve Screw

Каталожный номер:1C620

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:16F1

Комплект:2

Примечание:

№ на схеме:28

Наименование:Plug

Каталожный номер:16F2

Комплект:1

Примечание:

№ на схеме:29

Наименование:Dust Caver Stud

Каталожный номер:244060

Комплект:3

Примечание:

№ на схеме:30

Наименование:Dust Caver

Каталожный номер:244058

Комплект:1

Примечание:

№ на схеме:31

Наименование:Dust Cover Stud Washer

Каталожный номер:25E13

Комплект:3

Примечание:

№ на схеме:32

Наименование:Dust Caver Stud Nut

Каталожный номер:64D4

Комплект:3

Примечание:

№ на схеме:33

Наименование:Dust Cover Seal

Каталожный номер:244059

Комплект:1

Примечание:

№ на схеме:34

Наименование:Solenoid Cail

Каталожный номер:240551

Комплект:5

Примечание:

№ на схеме:35

Наименование:Solenoid Valve Assembly (24 Volt)

Каталожный номер:240224

Комплект:5

Примечание:Incl Items 34, 36, 37, 38

№ на схеме:36

Наименование:Solenoid Valve O RING

Каталожный номер:57K6

Комплект:5

Примечание:

№ на схеме:37

Наименование:Solenoid Valve Ring

Каталожный номер:76K013

Комплект:5

Примечание:

№ на схеме:38

Наименование:Solenoid Valve Ring

Каталожный номер:76K012

Комплект:5

Примечание:

№ на схеме:39

Наименование:Control Cover to Control Valve Screw

Каталожный номер:93G620

Комплект:4

Примечание:

№ на схеме:40

Наименование:Control Cover to Conv. Hsg. Screw

Каталожный номер:93G648

Комплект:2

Примечание:

№ на схеме:41

Наименование:Control Cover to Conv. Hsg. Screw

Каталожный номер:1C668

Комплект:5

Примечание:

№ на схеме:42

Наименование:Housing Plug

Каталожный номер:47K3

Комплект:8

Примечание:

№ на схеме:43

Наименование:Housing Plug O RING

Каталожный номер:91F3

Комплект:8

Примечание:

№ на схеме:44

Наименование:Control Cover to Control Valve Screw

Каталожный номер:1C616

Комплект:1

Примечание:

№ на схеме:45

Наименование:Control Cover to Control Valve Screw Lockwasher

Каталожный номер:4E6

Комплект:12

Примечание:

№ на схеме:46

Наименование:Plug

Каталожный номер:16F1

Комплект:2

Примечание:

№ на схеме:47

Наименование:Control Cover Assembly

Каталожный номер:245092

Комплект:1

Примечание:Include Items 27,28, 42,43,46

№ на схеме:48

Наименование:Plug

Каталожный номер:16F6

Комплект:1

Примечание:

№ на схеме:49

Наименование:Wiring Hamess Assembly

Каталожный номер:242156

Комплект:1

Примечание:
