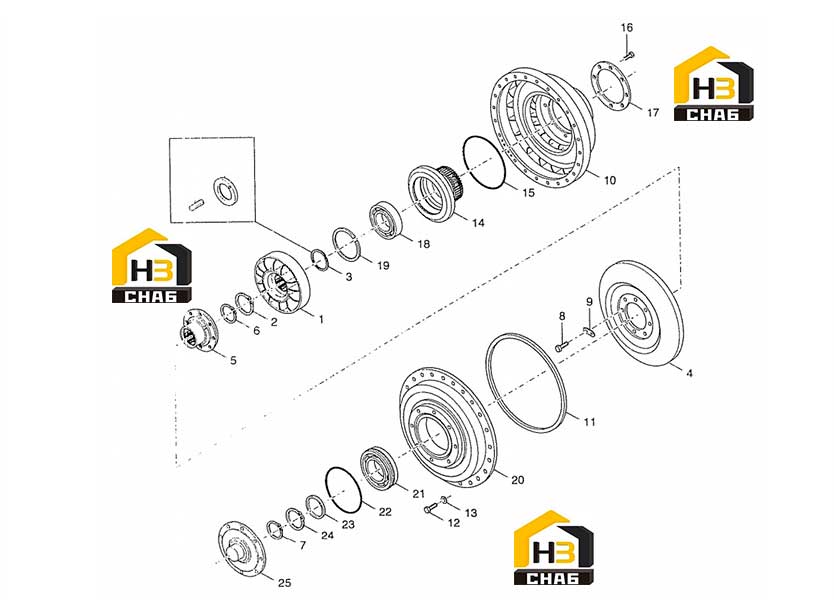

Гидротрансформатор

← Вал входной Пакет фрикционов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MEMBER-REACTION 13 BLADES

Каталожный номер:242548

Комплект:1

Примечание:

№ на схеме:2

Наименование:SNAP RING-REACTION MEMBER HUB 5100-275

Каталожный номер:247463

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPACER-REACTION MEMBER

Каталожный номер:242500

Комплект:1

Примечание:

№ на схеме:4

Наименование:TURBINE COLOR CODED YELLOW 31 BLADES

Каталожный номер:241557

Комплект:1

Примечание:

№ на схеме:5

Наименование:HUB-TURBINE

Каталожный номер:242599

Комплект:1

Примечание:

№ на схеме:6

Наименование:SNAP RING-TURBINE HUB 5100-162

Каталожный номер:248062

Комплект:1

Примечание:

№ на схеме:7

Наименование:SNAP RING-TURBINE HUB 5160-156

Каталожный номер:246238

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW-TURBINE HUB

Каталожный номер:2C712

Комплект:10

Примечание:

№ на схеме:9

Наименование:LOCKTAB-TURBINE HUB SCREW

Каталожный номер:241368

Комплект:5

Примечание:

№ на схеме:10

Наименование:IMPELLER COLOR CODED YELLOW 30 BLADES

Каталожный номер:238303

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING-IMPELLER TO IMPELLER COVER

Каталожный номер:218778

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW-IMPELLER TO IMPELLER COVER

Каталожный номер:1C720

Комплект:24

Примечание:

№ на схеме:13

Наименование:LCKWSHR-IMPELLER TO IMPELLER COVER SCREW

Каталожный номер:4E7

Комплект:24

Примечание:

№ на схеме:14

Наименование:HUB-IMPELLER

Каталожный номер:222269

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING-IMPELLER HUB

Каталожный номер:60K40700

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW-IMPELLER TO HUB

Каталожный номер:245577

Комплект:8

Примечание:

№ на схеме:17

Наименование:RING-IMPELLER. HUB SCREW BACKING

Каталожный номер:245576

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEARING-IMPELLER HUB A1214TS

Каталожный номер:225778

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING-BEARING

Каталожный номер:223988

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER-IMPELLER

Каталожный номер:249180

Комплект:1

Примечание:

№ на схеме:21

Наименование:BEARING-TURBINE HUB 314SG L.I.F.

Каталожный номер:225781

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING-IMPLR COVER TO IMPLR COVER HUB

Каталожный номер:60K40608

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPACER-IMPLR COVER HUB BRG TRU-ARC 5900-275

Каталожный номер:236081

Комплект:1

Примечание:

№ на схеме:24

Наименование:SNAP RING-IMPLR COV HUB BRG TRU-ARC 5100-275

Каталожный номер:247463

Комплект:1

Примечание:

№ на схеме:25

Наименование:CAP-IMPELLER COVER-BEARING

Каталожный номер:249181

Комплект:1

Примечание:
