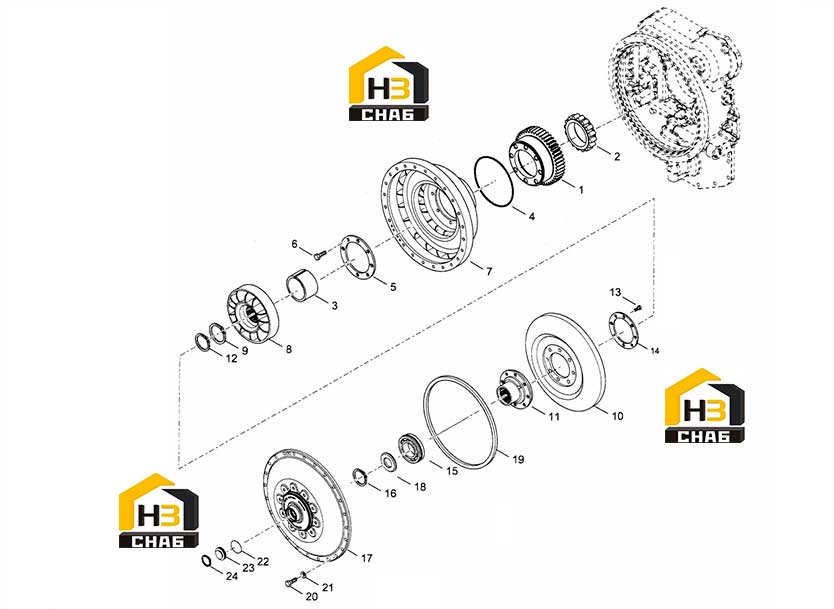

Гидротрансформатор

← Пакет фрикционов Шестерни кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GEAR-IMPELLER HUB 46T

Каталожный номер:4208537

Комплект:1

Примечание:

№ на схеме:2

Наименование:BEARING-IMPELLER HUB GEAR

Каталожный номер:242997

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPACER-WITHOUT FREEWHEEL

Каталожный номер:246105

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING-IMPELLER HUB

Каталожный номер:234973

Комплект:1

Примечание:

№ на схеме:5

Наименование:RING-BACKING

Каталожный номер:4205799

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW-TURBINE HUB

Каталожный номер:4209984

Комплект:8

Примечание:

№ на схеме:7

Наименование:IMPELLER

Каталожный номер:4203441

Комплект:1

Примечание:

№ на схеме:8

Наименование:MEMBER-REACTION 15 BLADES

Каталожный номер:244970

Комплект:1

Примечание:

№ на схеме:9

Наименование:RING-REACTION MEMBER RETAINING

Каталожный номер:243260

Комплект:1

Примечание:

№ на схеме:10

Наименование:TURBINE 18 BLADES

Каталожный номер:242896

Комплект:1

Примечание:

№ на схеме:11

Наименование:HUB-TURBINE

Каталожный номер:4209847

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING-TURBINE HUB RETAINING

Каталожный номер:1902877

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW-TURBINE HUB

Каталожный номер:242046

Комплект:12

Примечание:

№ на схеме:14

Наименование:RING-TURBINE TO HUB SCREW

Каталожный номер:242851

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING-TURBINE HUB

Каталожный номер:242828

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING-TURBINE HUB RETAINING

Каталожный номер:247493

Комплект:1

Примечание:

№ на схеме:17

Наименование:COVER-IMPELLER

Каталожный номер:4209893

Комплект:1

Примечание:

№ на схеме:18

Наименование:SPACER-TURBINE HUB

Каталожный номер:4209848

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING-IMPELLER TO COVER

Каталожный номер:242829

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW-IMPELLER TO COVER

Каталожный номер:1C618

Комплект:24

Примечание:

№ на схеме:21

Наименование:LOCKWASHER-IMPELLERT TO COVER SCREW

Каталожный номер:4E6

Комплект:24

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:76K127

Комплект:1

Примечание:

№ на схеме:23

Наименование:BORE-PLUG

Каталожный номер:223015

Комплект:1

Примечание:

№ на схеме:24

Наименование:SNAP RING

Каталожный номер:246354

Комплект:1

Примечание:
