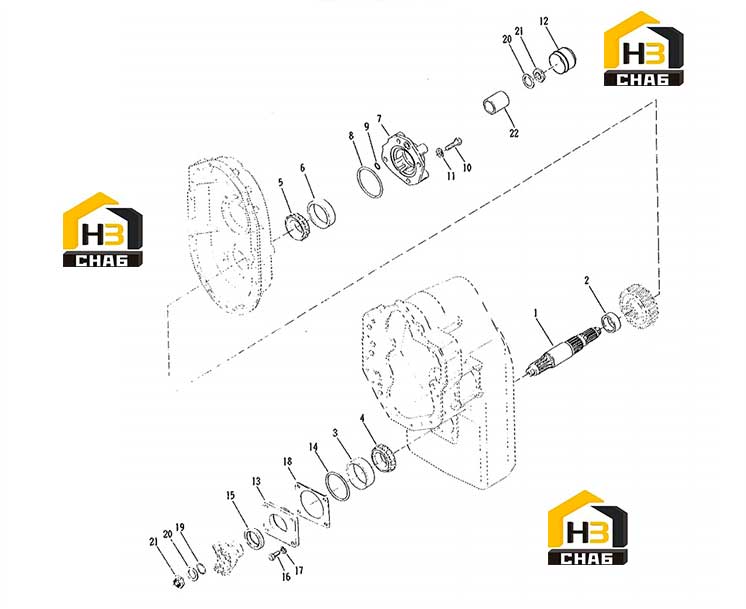

Вал выходной

← Вал промежуточный Насос масляный и фильтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT-OUTPUT

Каталожный номер:243069

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER-OUTPUT SHAFT GEAR

Каталожный номер:235910

Комплект:1

Примечание:

№ на схеме:3

Наименование:CUP-BEARING

Каталожный номер:243258

Комплект:1

Примечание:

№ на схеме:4

Наименование:CONE-BEARING

Каталожный номер:247351

Комплект:1

Примечание:

№ на схеме:5

Наименование:CUP-BEARING

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONE-BEARING

Каталожный номер:247351

Комплект:1

Примечание:

№ на схеме:7

Наименование:CAP-OUTPUT SHAFT REAR BEARING

Каталожный номер:231878

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING-REAR BEARING CAP

Каталожный номер:60K40412

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING-REAR BEARING CAP LUBE

Каталожный номер:60K30026

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW-REAR BEARING CAP SCREW

Каталожный номер:243091

Комплект:4

Примечание:

№ на схеме:11

Наименование:LOCKWASHER-REAR BEARING CAP SCREW

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:12

Наименование:BEARING CAP BORE PLUG

Каталожный номер:231855

Комплект:1

Примечание:

№ на схеме:13

Наименование:CAP-FRONT BEARING

Каталожный номер:231818

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING-FRONT BEARING CAP

Каталожный номер:60K40400

Комплект:1

Примечание:

№ на схеме:15

Наименование:SEAL-FRONT BEARING CAP OIL

Каталожный номер:230954

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW-BEARING CAP

Каталожный номер:1C920

Комплект:4

Примечание:

№ на схеме:17

Наименование:LOCKWASHER-BEARING CAP SCREW

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:18A

Наименование:SHIM DISCONNECT BEARING CAP (.020)

Каталожный номер:231851

Комплект:1

Примечание:

№ на схеме:18A

Наименование:SHIM DISCONNECT BEARING CAP (.010)

Каталожный номер:231850

Комплект:1

Примечание:

№ на схеме:18A

Наименование:SHIM DISCONNECT BEARING CAP (.007)

Каталожный номер:231849

Комплект:1

Примечание:

№ на схеме:18A

Наименование:SHIM DISCONNECT BEARING CAP (.004)

Каталожный номер:231848

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING-FLANGE

Каталожный номер:60K60116

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER-FLANGE

Каталожный номер:222179

Комплект:2

Примечание:

№ на схеме:21

Наименование:NUT-FLANGE

Каталожный номер:222960

Комплект:2

Примечание:

№ на схеме:22

Наименование:SPACER

Каталожный номер:237166

Комплект:1

Примечание:
