Передача вторая и задний ход

← Передача первая Шестерня заднего хода →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

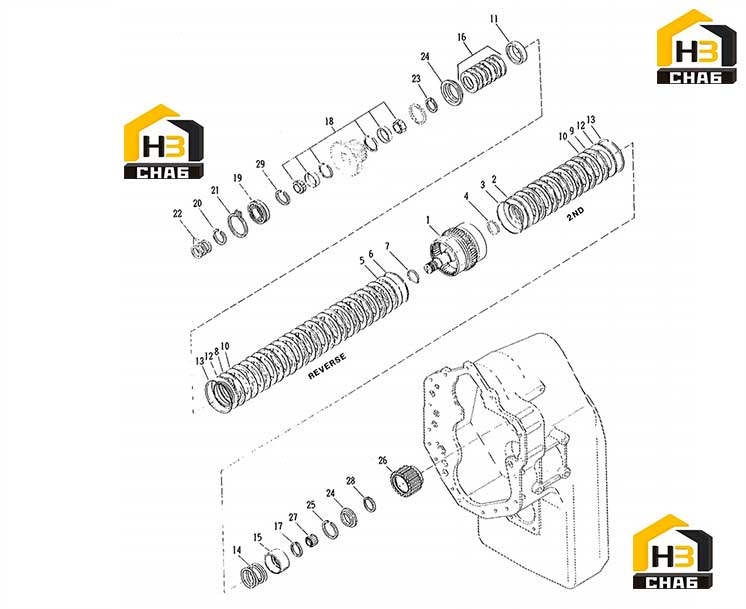

№ на схеме:1

Наименование:ASSY-REV & 2ND SHAFT, DRUM & PLUG

Каталожный номер:246235

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CL PISTON,BALL,SEAT&SEALS

Каталожный номер:4207175

Комплект:1

Примечание:INCL.ITEMS 3&4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON - INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:ASSY-CLUTCH PISTON AND SEALS

Каталожный номер:4207357

Комплект:1

Примечание:INCL.ITEMS 6 & 7

№ на схеме:6

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 5

№ на схеме:7

Наименование:SEAL-CLUTCH PISTON - INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 5

№ на схеме:8

Наименование:DISC-CLUTCH INNER

Каталожный номер:237016

Комплект:12

Примечание:

№ на схеме:9

Наименование:DISC-CLUTCH INNER

Каталожный номер:237016

Комплект:6

Примечание:

№ на схеме:10

Наименование:DISC-CLUTCH OUTER

Каталожный номер:234109

Комплект:18

Примечание:

№ на схеме:11

Наименование:SPACER-PISTON RETURN SPRING

Каталожный номер:237442

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:242650

Комплект:2

Примечание:

№ на схеме:13

Наименование:SNAP RING-BACKING PLATE

Каталожный номер:234111

Комплект:2

Примечание:

№ на схеме:14

Наименование:SPRING-PISTON RETURN

Каталожный номер:235960

Комплект:1

Примечание:

№ на схеме:15

Наименование:RETAINER-SPRING

Каталожный номер:235959

Комплект:1

Примечание:

№ на схеме:16

Наименование:ASSY-DISC SPRING - INCL. 7 WASHERS

Каталожный номер:247657

Комплект:1

Примечание:

№ на схеме:17

Наименование:SNAP RING-SPRING RETAINER

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:18

Наименование:ASSY-CLUTCH DRIVEN GEAR BEARING

Каталожный номер:241278

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING-REVERSE & 2ND SHAFT FRONT

Каталожный номер:241606

Комплект:1

Примечание:

№ на схеме:20

Наименование:SNAP RING-FRT BRG NEXT TO PISTON RING GROOVE

Каталожный номер:246238

Комплект:1

Примечание:

№ на схеме:21

Наименование:SNAP RING-FRONT BEARING

Каталожный номер:230889

Комплект:1

Примечание:

№ на схеме:22

Наименование:PISTON-RING

Каталожный номер:4208098

Комплект:3

Примечание:

№ на схеме:23

Наименование:SNAP RING-SPRING RETAINER

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:24

Наименование:RETAINER

Каталожный номер:241313

Комплект:2

Примечание:

№ на схеме:25

Наименование:SNAP RING-RETAINER

Каталожный номер:241603

Комплект:1

Примечание:

№ на схеме:26

Наименование:HUB-2ND CLUTCH

Каталожный номер:4203200

Комплект:1

Примечание:

№ на схеме:27

Наименование:BEARING-REVERSE & 2ND SHAFT REAR

Каталожный номер:233065

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING-2ND CLUTCH DISC HUB

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:29

Наименование:KIT-RET-RING

Каталожный номер:000802152000C

Комплект:1

Примечание:
