Передача пониженная

← Шестерня заднего хода Передача третья и четвертая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

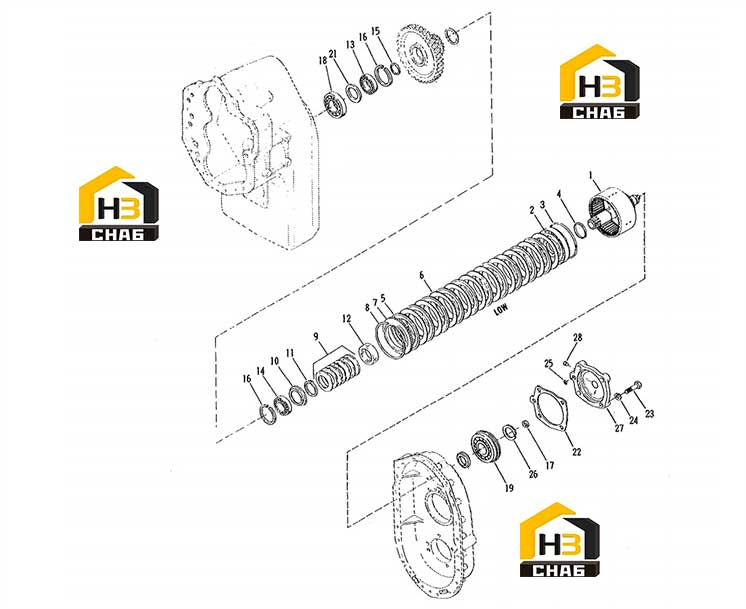

№ на схеме:1

Наименование:ASSY-LOW CLUTCH SHAFT DRUM & BLEED VALVE

Каталожный номер:242942

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON & SEALS

Каталожный номер:4204050

Комплект:1

Примечание:INCL.ITEMS 3 & 4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON - INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:DISC-CLUTCH INNER

Каталожный номер:234336

Комплект:10

Примечание:

№ на схеме:6

Наименование:DISC-CLUTCH OUTER

Каталожный номер:234109

Комплект:10

Примечание:

№ на схеме:7

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:242650

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:9

Наименование:ASSY-DISC SPRING INCLUDING 7 WASHERS

Каталожный номер:247659

Комплект:1

Примечание:

№ на схеме:10

Наименование:RETAINER-RING

Каталожный номер:248095

Комплект:1

Примечание:

№ на схеме:11

Наименование:D RING-RETAINING

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:12

Наименование:PISTON RETURN SPRING SPACER

Каталожный номер:242658

Комплект:1

Примечание:

№ на схеме:13

Наименование:LOW SPEED GEAR BEARING

Каталожный номер:241818

Комплект:1

Примечание:

№ на схеме:14

Наименование:BALL BEARING

Каталожный номер:230885

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPACER-LOW SPEED GEAR BEARING

Каталожный номер:241259

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLUTCH DRIVEN GEAR BRG SNAP RING

Каталожный номер:223881

Комплект:2

Примечание:

№ на схеме:17

Наименование:RING-LOW SHAFT PISTON MELDIN

Каталожный номер:250215

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEARING-BALL

Каталожный номер:4205105

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING-BALL

Каталожный номер:4212867

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPACER-FRONT BEARING

Каталожный номер:234145

Комплект:1

Примечание:

№ на схеме:22

Наименование:GASKET-REAR BEARING CAP

Каталожный номер:242685

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW-REAR BEARING CAP

Каталожный номер:243090

Комплект:4

Примечание:

№ на схеме:24

Наименование:LOCKWASHER-REAR BEARING CAP

Каталожный номер:4E7

Комплект:4

Примечание:

№ на схеме:25

Наименование:O-RING-REAR BEARING CAP

Каталожный номер:60K30012

Комплект:1

Примечание:

№ на схеме:26

Наименование:RING-REAR BEARING RETAINING

Каталожный номер:232081

Комплект:1

Примечание:

№ на схеме:27

Наименование:ASSY-REAR BEARING CAP & PLUG

Каталожный номер:242686

Комплект:1

Примечание:INCL.ITEM 28

№ на схеме:28

Наименование:PLUG

Каталожный номер:24K2

Комплект:1

Примечание:PART OF ITEM 29
