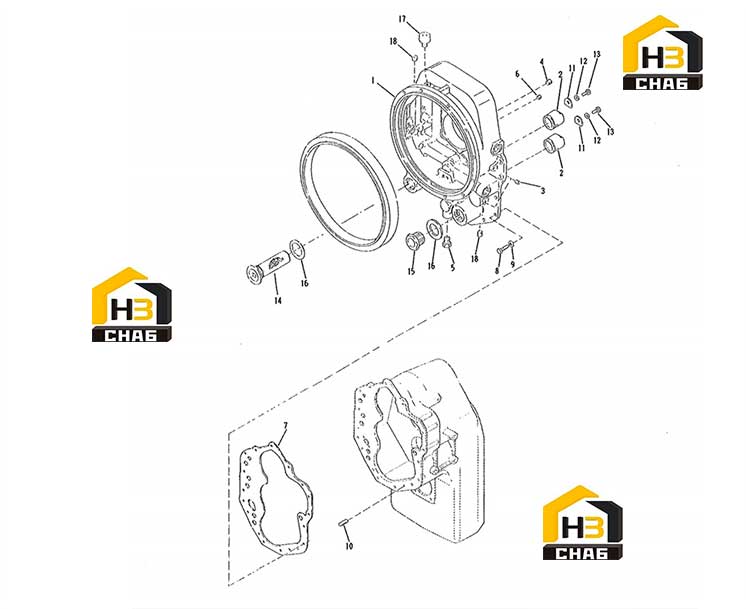

Корпус гидротрансформатора

← Компоненты кпп Корпус кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PLUG-PIPE

Каталожный номер:16F4

Комплект:2

Примечание:Not Illustrated

№ на схеме:-

Наименование:O-RING-SPEED SENSOR PORT

Каталожный номер:60K30020

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:PLUG-SENSOR PORT

Каталожный номер:1KM18

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:SHIM-WASHER

Каталожный номер:248167

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:SPACER-SPEED SENSOR

Каталожный номер:4202388

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:BUSHING-SPEED SENSOR

Каталожный номер:4202312

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:ASSEMLBY-CONVERTER HOUSING & TUBE

Каталожный номер:4203321

Комплект:1

Примечание:

№ на схеме:2

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:248612

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLUG-PIPE

Каталожный номер:239243

Комплект:2

Примечание:

№ на схеме:4

Наименование:PLUG-PIPE TEMP PICKUP

Каталожный номер:11F8

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLUG

Каталожный номер:24K6

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG-PIPE

Каталожный номер:239244

Комплект:2

Примечание:

№ на схеме:7

Наименование:GASKET-CONV HSG TO TRANS CASE

Каталожный номер:241279

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW-CONV HSG TO TRANS CASE

Каталожный номер:17C720

Комплект:17

Примечание:

№ на схеме:9

Наименование:LOCKWASHER-CONV HSG TO TRANS CASE SCREW

Каталожный номер:4E7

Комплект:17

Примечание:

№ на схеме:10

Наименование:PIN-CONV HSG TO TRANS CASE DOWEL

Каталожный номер:214295

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLIP

Каталожный номер:230851

Комплект:2

Примечание:

№ на схеме:12

Наименование:SCREW-CLIP

Каталожный номер:1C510

Комплект:2

Примечание:

№ на схеме:13

Наименование:LOCKWASHER-CLIP SCREW

Каталожный номер:4E5

Комплект:2

Примечание:

№ на схеме:14

Наименование:ASSEMBLY-SCREEN

Каталожный номер:231390

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLUG-CASE ASSEMBLY HOLE LOWER

Каталожный номер:219370

Комплект:1

Примечание:

№ на схеме:16

Наименование:GASKET-SCREEN ASSEMBLY

Каталожный номер:219373

Комплект:2

Примечание:

№ на схеме:17

Наименование:BREATHER-AIR

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLUG-LUBE PRESSURE & CLUTCH PRESSURE

Каталожный номер:47K5

Комплект:2

Примечание:
