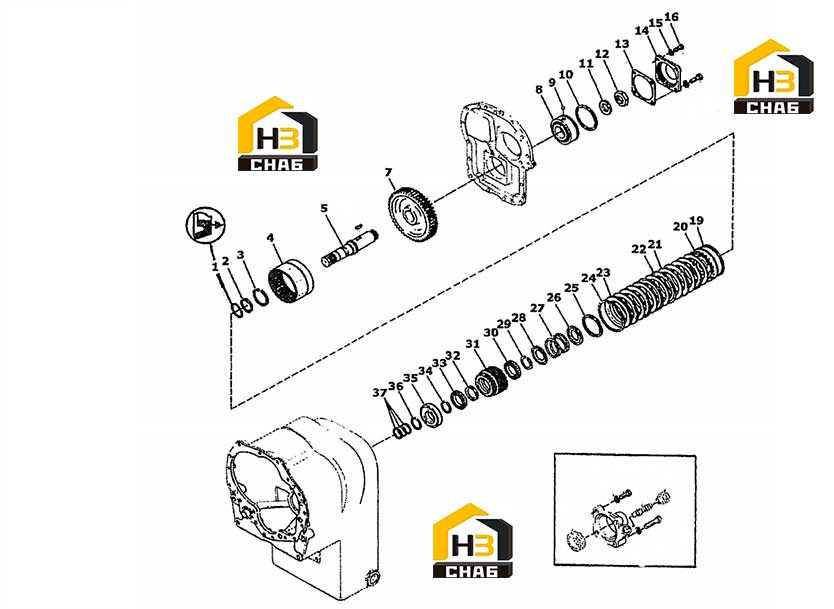

Передача четвертая

← Передача пониженная Вал выходной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL-CLUTCH PISTON METERING

Каталожный номер:251926

Комплект:1

Примечание:

№ на схеме:2

Наименование:LIP SEAL INVERTED TYPE

Каталожный номер:230857

Комплект:1

Примечание:

№ на схеме:3

Наименование:RING-RETAINING

Каталожный номер:243251

Комплект:1

Примечание:

№ на схеме:4

Наименование:ASSY-4TH HUB & DRUM

Каталожный номер:251956

Комплект:1

Примечание:

№ на схеме:5

Наименование:ASSY - IDLER SHAFT, GEAR AND PLUGS

Каталожный номер:4211664

Комплект:1

Примечание:Item 5 is a one piece construction, includes item 7

№ на схеме:7

Наименование:GEAR - IDLER 45T

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately PART OF ITEM 5

№ на схеме:8

Наименование:BEARING

Каталожный номер:239922

Комплект:1

Примечание:

№ на схеме:9

Наименование:BALL

Каталожный номер:10J15

Комплект:1

Примечание:

№ на схеме:10

Наименование:SNAP RING

Каталожный номер:230952

Комплект:1

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:240056

Комплект:1

Примечание:

№ на схеме:12

Наименование:LOCK NUT

Каталожный номер:231639

Комплект:1

Примечание:

№ на схеме:13

Наименование:IDLER SHAFT REAR BEARING CAP GASKET

Каталожный номер:230918

Комплект:1

Примечание:

№ на схеме:14

Наименование:CAP-BEARING

Каталожный номер:239924

Комплект:1

Примечание:

№ на схеме:15

Наименование:LOCKWASHER

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:16

Наименование:CAPSCREW

Каталожный номер:1C924

Комплект:4

Примечание:

№ на схеме:19

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:224771

Комплект:1

Примечание:

№ на схеме:20

Наименование:ASSY-CLUTCH PISTON & RELIEF VALVE

Каталожный номер:251923

Комплект:1

Примечание:

№ на схеме:21

Наименование:DISC-CLUTCH OUTER

Каталожный номер:224772

Комплект:6

Примечание:

№ на схеме:22

Наименование:DISC-CLUTCH INNER

Каталожный номер:236989

Комплект:6

Примечание:

№ на схеме:23

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:224774

Комплект:1

Примечание:

№ на схеме:24

Наименование:SNAP RING

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:25

Наименование:RING-SPIRAL RETAINING INTERNAL TYPE

Каталожный номер:243997

Комплект:1

Примечание:

№ на схеме:26

Наименование:RETAINER-SPRING

Каталожный номер:232088

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPRING

Каталожный номер:230822

Комплект:1

Примечание:

№ на схеме:28

Наименование:RETAINER-SPRING

Каталожный номер:232089

Комплект:1

Примечание:

№ на схеме:29

Наименование:SNAP RING

Каталожный номер:230888

Комплект:1

Примечание:

№ на схеме:30

Наименование:BEARING

Каталожный номер:231624

Комплект:1

Примечание:

№ на схеме:31

Наименование:GEAR.-4TH CLUTCH & HUB 23T

Каталожный номер:249574

Комплект:1

Примечание:

№ на схеме:32

Наименование:SPACER-4TH GEAR

Каталожный номер:232405

Комплект:1

Примечание:

№ на схеме:33

Наименование:BEARING

Каталожный номер:231624

Комплект:1

Примечание:

№ на схеме:34

Наименование:SNAP RING

Каталожный номер:230888

Комплект:1

Примечание:

№ на схеме:35

Наименование:BEARING

Каталожный номер:223386

Комплект:1

Примечание:

№ на схеме:36

Наименование:SNAP RING

Каталожный номер:230888

Комплект:1

Примечание:

№ на схеме:37

Наименование:RING-PISTON

Каталожный номер:250219

Комплект:3

Примечание:
