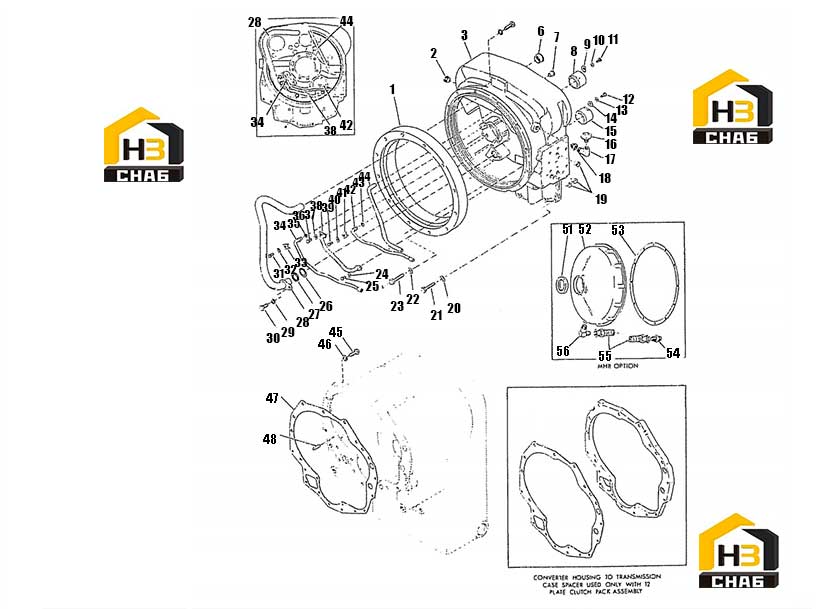

Корпус гидротрансформатора

Каталожный номер:60K30020

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:PLUG-SCREW TYPE

Каталожный номер:1KM18

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:WASHER-SHIM

Каталожный номер:248167

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:BUSHING-SENSOR

Каталожный номер:248166

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:RING-CONVERTER HOUSING ADAPTOR

Каталожный номер:232424

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIPE PLUG

Каталожный номер:11F12

Комплект:1

Примечание:

№ на схеме:3

Наименование:ASSEMBLY-CONV HOUSING & TUBE

Каталожный номер:245791

Комплект:1

Примечание:including items 6 thru 15,19,24,25,26 thru 44

№ на схеме:6

Наименование:SUCTION TUBE SLEEVE

Каталожный номер:230854

Комплект:1

Примечание:

№ на схеме:7

Наименование:SLEEVE-PRESSURE & LUBRICATION TUBE

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:8

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:237576

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:230851

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:230851

Комплект:1

Примечание:

№ на схеме:15

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:237576

Комплект:1

Примечание:

№ на схеме:16

Наименование:AIR-BREATHER

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:17

Наименование:FITTING-ELBOW 90 DEGREE STREET

Каталожный номер:26F3

Комплект:1

Примечание:

№ на схеме:18

Наименование:BUSHING-PIPE REDUCING

Каталожный номер:19F8

Комплект:1

Примечание:

№ на схеме:19

Наименование:SLEEVE-PRESSURE & LUBRICATION TUBE

Каталожный номер:222067

Комплект:3

Примечание:

№ на схеме:20

Наименование:LOCKWASHER-PUMP MOUNTING SCREW

Каталожный номер:4E7

Комплект:4

Примечание:

№ на схеме:21

Каталожный номер:17C728

Комплект:4

Примечание:

№ на схеме:22

Наименование:LOCKWASHER-PUMP MOUNTING SCREW

Каталожный номер:4E7

Комплект:4

Примечание:

№ на схеме:23

Каталожный номер:17C744

Комплект:4

Примечание:

№ на схеме:24

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:25K40030

Комплект:1

Примечание:

№ на схеме:27

Наименование:RING-SUCTION TUBE SPACER

Каталожный номер:235987

Комплект:1

Примечание:

№ на схеме:28

Наименование:SUCTION TUBE ASSY

Каталожный номер:232136

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:4E6

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:1C612

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:33

Наименование:TUBE CLIP

Каталожный номер:231048

Комплект:1

Примечание:

№ на схеме:34

Наименование:ASSY-REVERSE TUBE

Каталожный номер:231094

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:25K30012

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:38

Наименование:ASSY-LUBE TUBE

Каталожный номер:231093

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:41

Наименование:TUBE CLIP

Каталожный номер:231048

Комплект:1

Примечание:

№ на схеме:42

Наименование:TUBE-3RD SPEED

Каталожный номер:231095

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:25K30012

Комплект:1

Примечание:

№ на схеме:44

Наименование:TUBE-VALVE OIL SUPPLY

Каталожный номер:231166

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:17C720

Комплект:10

Примечание:

№ на схеме:46

Наименование:LOCKWASHER-PUMP MOUNTING SCREW

Каталожный номер:4E7

Комплект:10

Примечание:

№ на схеме:47

Наименование:GASKET-CONV. HSG TO TRANSM- CASE

Каталожный номер:231606

Комплект:2

Примечание:

№ на схеме:48

Наименование:DOWEL PIN

Каталожный номер:214295

Комплект:2

Примечание:

№ на схеме:51

Наименование:OIL SEAL

Каталожный номер:230954

Комплект:1

Примечание:

№ на схеме:52

Наименование:COVER-CONVERTER HOUSING FRONT

Каталожный номер:237844

Комплект:1

Примечание:

№ на схеме:52D

Наименование:NUT

Каталожный номер:62D6

Комплект:9

Примечание:

№ на схеме:52C

Каталожный номер:4E6

Комплект:12

Примечание:

№ на схеме:52B

Наименование:STUD

Каталожный номер:244559

Комплект:9

Примечание:

№ на схеме:52A
