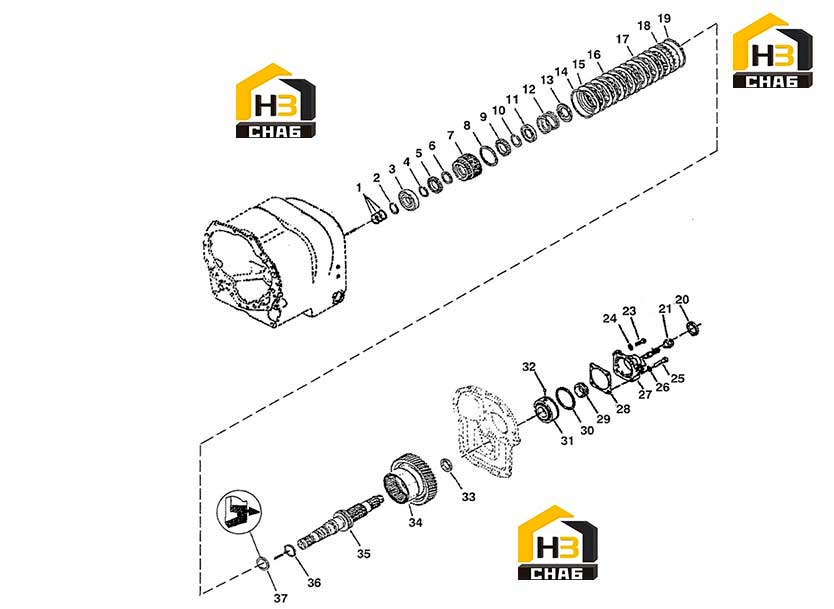

Вал выходной и четвертая передача

← Передача пониженная Регулятор давления (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RING-PISTON

Каталожный номер:250219

Комплект:3

Примечание:

№ на схеме:2

Наименование:4TH GEAR BEARING RETAINING RING

Каталожный номер:230888

Комплект:1

Примечание:

№ на схеме:3

Наименование:BEARING

Каталожный номер:223386

Комплект:1

Примечание:

№ на схеме:4

Наименование:4TH GEAR FRONT BEARING LOCATING RING

Каталожный номер:230888

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING-4TH GEAR

Каталожный номер:231624

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPACER-4TH GEAR

Каталожный номер:232405

Комплект:1

Примечание:

№ на схеме:7

Наименование:GEAR-4TH CLUTCH & HUB 23T

Каталожный номер:249574

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING-SPIRAL RETAINING INTERNAL TYPE

Каталожный номер:243997

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEARING-4TH GEAR

Каталожный номер:231624

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING RETAINER SNAPRING

Каталожный номер:230888

Комплект:1

Примечание:

№ на схеме:11

Наименование:RETAINER-SPRING

Каталожный номер:232089

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING

Каталожный номер:230822

Комплект:1

Примечание:

№ на схеме:13

Наименование:RETAINER-SPRING

Каталожный номер:232088

Комплект:1

Примечание:

№ на схеме:14

Наименование:SNAP RING

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:224774

Комплект:1

Примечание:

№ на схеме:16

Наименование:DISC-CLUTCH INNER

Каталожный номер:233166

Комплект:6

Примечание:

№ на схеме:17

Наименование:DISC-CLUTCH OUTER

Каталожный номер:224772

Комплект:6

Примечание:

№ на схеме:18

Наименование:ASSY-CLUTCH PISTON & RELIEF VALVE

Каталожный номер:251923

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:224771

Комплект:1

Примечание:

№ на схеме:20

Наименование:OIL SEAL

Каталожный номер:231884

Комплект:1

Примечание:

№ на схеме:21

Наименование:FITTING-PLUG

Каталожный номер:24K8

Комплект:1

Примечание:

№ на схеме:23

Наименование:CAPSCREW

Каталожный номер:1C940

Комплект:2

Примечание:

№ на схеме:24

Наименование:LOCKWASHER

Каталожный номер:6E9

Комплект:2

Примечание:

№ на схеме:25

Наименование:CAPSCREW

Каталожный номер:1C924

Комплект:2

Примечание:

№ на схеме:26

Наименование:LOCKWASHER

Каталожный номер:6E9

Комплект:2

Примечание:

№ на схеме:26

Наименование:LOCKWASHER-BEARING CAP SCREW

Каталожный номер:5E9

Комплект:2

Примечание:

№ на схеме:27

Наименование:CAP-OUTPUT SHAFT REAR BEARING

Каталожный номер:243345

Комплект:1

Примечание:

№ на схеме:28

Наименование:GASKET-BEARING CAP

Каталожный номер:241573

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPACER-REAR BEARING

Каталожный номер:239923

Комплект:1

Примечание:

№ на схеме:30

Наименование:SNAP RING

Каталожный номер:230952

Комплект:1

Примечание:

№ на схеме:31

Наименование:BEARING

Каталожный номер:239922

Комплект:1

Примечание:

№ на схеме:32

Наименование:BALL

Каталожный номер:10J15

Комплект:1

Примечание:

№ на схеме:33

Наименование:OUTPUT SHAFT GEAR SPACER

Каталожный номер:241476

Комплект:1

Примечание:

№ на схеме:34

Наименование:ASSY-4TH CLUTCH DRUM HUB & GEAR

Каталожный номер:241519

Комплект:1

Примечание:

№ на схеме:35

Наименование:ASSY-OUTPUT SHAFT & PLUG

Каталожный номер:251954

Комплект:1

Примечание:

№ на схеме:36

Наименование:LIP SEAL INVERTED TYPE

Каталожный номер:230857

Комплект:1

Примечание:

№ на схеме:37

Наименование:SEAL-CLUTCH PISTON METERING

Каталожный номер:251926

Комплект:1

Примечание:
