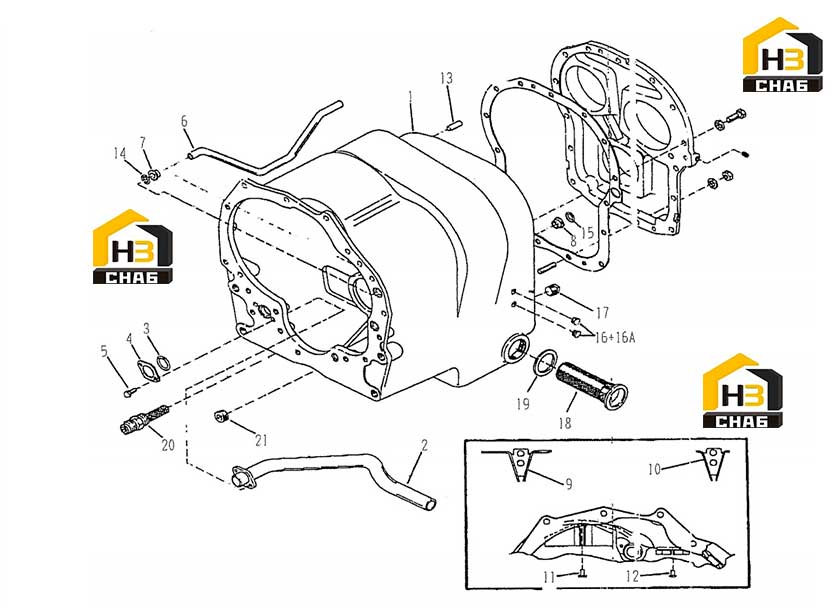

Корпус кпп

← Корпус гидротрансформатора Крышка задняя копруса кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:O-RING

Каталожный номер:60K30020

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:PLUG-SCREW TYPE

Каталожный номер:1KM18

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:SHIM-WASHER

Каталожный номер:248167

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:BUSHING-SENSOR

Каталожный номер:248166

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:ASSY-CASE & TUBE

Каталожный номер:251499

Комплект:1

Примечание:INCL. ITEMS 2 THRU 12

№ на схеме:2

Наименование:ASSY-SUCTION TUBE

Каталожный номер:232150

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:O-RING

Каталожный номер:25K40104

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:FRONT SUCTION LINE RET WASHER

Каталожный номер:230921

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:5

Наименование:CAPSCREW

Каталожный номер:4C516

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:6

Наименование:TUBE-LOW CLUTCH PRESSURE

Каталожный номер:230900

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:7

Наименование:SLEEVE-PRESS & LUBR TUBE

Каталожный номер:222067

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:8

Наименование:SLEEVE-PRESS & LUBR TUBE

Каталожный номер:222067

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:9

Наименование:OIL BAFFLE

Каталожный номер:247884

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:10

Наименование:OIL BAFFLE

Каталожный номер:247885

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:11

Наименование:RIVET

Каталожный номер:249894

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:12

Наименование:RIVET

Каталожный номер:249894

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:13

Наименование:DOWEL PIN

Каталожный номер:214118

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:76K211

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:76K211

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIPE PLUG

Каталожный номер:40K4

Комплект:3

Примечание:

№ на схеме:17

Наименование:MAGNETIC PLUG-PLANET FILLER

Каталожный номер:119470

Комплект:1

Примечание:

№ на схеме:18

Наименование:ASSY-SUCTION SCREEN

Каталожный номер:231390

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKET

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG-EXPANSION

Каталожный номер:12F12

Комплект:1

Примечание:NOT AS SHOWN

№ на схеме:21

Наименование:PIPE PLUG

Каталожный номер:10F16

Комплект:1

Примечание:NOT AS SHOWN
