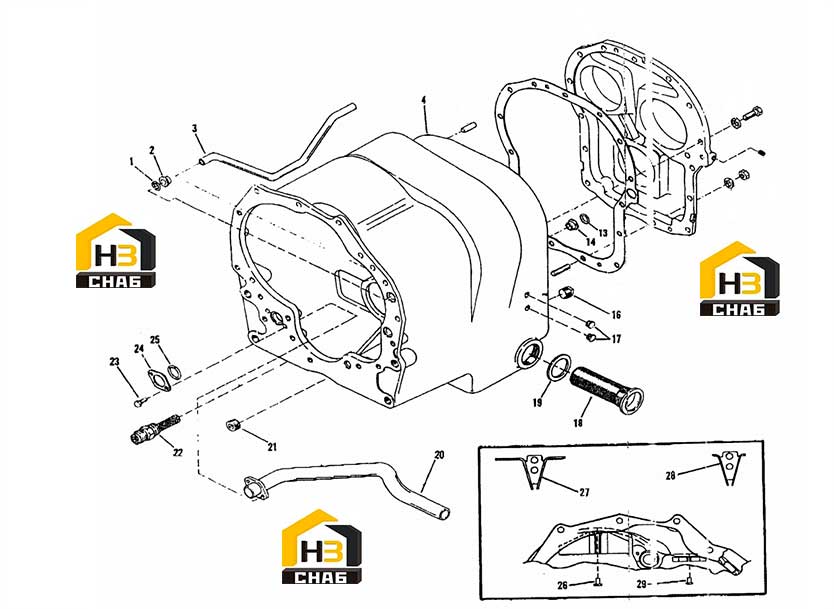

Корпус кпп

← Корпус гидротрансформатора Крышка задняя корпуса кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pressure Tube O-Ring

Каталожный номер:25K-40026

Комплект:2

Примечание:

№ на схеме:2

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:3

Наименование:Low Speed Clutch Pressure Tube

Каталожный номер:230900

Комплект:1

Примечание:

№ на схеме:4A

Наименование:Plug-Lockup Port

Каталожный номер:40K-4

Комплект:1

Примечание:NOT ILLUSTRATED

№ на схеме:4

Наименование:Trans. Case Assy

Каталожный номер:251499

Комплект:1

Примечание:Incl. Items 2,3,14,20,23-29

№ на схеме:13

Наименование:Tube Sleeve O-Ring

Каталожный номер:25K-40026

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:16

Наименование:Drain Plug

Каталожный номер:119470

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil Level Plug

Каталожный номер:40K4

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screen Assembly

Каталожный номер:231390

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screen Assembly Gasket

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:20

Наименование:Suction Tube Assembly

Каталожный номер:232150

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe Plug

Каталожный номер:10F-16

Комплект:1

Примечание:Not As Shown

№ на схеме:22

Наименование:Plug

Каталожный номер:12F12

Комплект:1

Примечание:Not As Shown

№ на схеме:23

Наименование:Suction Tube Retainer Washer Screw

Каталожный номер:4C516

Комплект:2

Примечание:

№ на схеме:24

Наименование:Suction Tube Retainer Washer

Каталожный номер:230921

Комплект:1

Примечание:

№ на схеме:25

Наименование:Suction Tube O-Ring

Каталожный номер:25K40104

Комплект:1

Примечание:

№ на схеме:26

Наименование:Oil Baffle Rivet

Каталожный номер:249894

Комплект:2

Примечание:Part of Item 4

№ на схеме:27

Наименование:Oil Baffle

Каталожный номер:247884

Комплект:1

Примечание:Part of Item 4

№ на схеме:28

Наименование:Oil Baffle

Каталожный номер:247885

Комплект:1

Примечание:Part of Item 4

№ на схеме:29

Наименование:Oil Baffle Rivet

Каталожный номер:249894

Комплект:2

Примечание:Part of Item 4

№ на схеме:30

Наименование:Speed Sensor Adjuster Bushing

Каталожный номер:248166

Комплект:1

Примечание:NOT ILLUSTRATED

№ на схеме:31

Наименование:Adjuster Bushing Plug

Каталожный номер:1KM18

Комплект:1

Примечание:NOT ILLUSTRATED

№ на схеме:32

Наименование:Adjuster Bushing Plug O-Ring

Каталожный номер:60K30020

Комплект:1

Примечание:NOT ILLUSTRATED

№ на схеме:33

Наименование:Adjuster Bushing Plug

Каталожный номер:248167

Комплект:1

Примечание:NOT ILLUSTRATED
