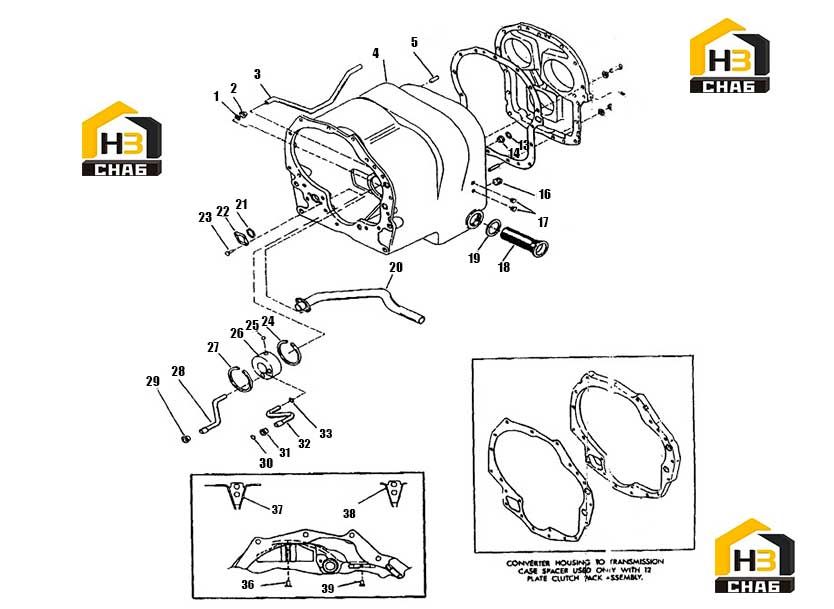

Корпус кпп

← Корпус гидротрансформатора Крышка задняя корпуса кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-Ring

Каталожный номер:25K-40026

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:3

Наименование:Low Speed Clutch Pressure Tube

Каталожный номер:230900

Комплект:1

Примечание:

№ на схеме:4A

Наименование:Plug-Lockup Hole

Каталожный номер:40K4

Комплект:1

Примечание:Not Illustrated

№ на схеме:4

Наименование:Transmission Case Assy

Каталожный номер:251475

Комплект:1

Примечание:Incl Items 2,3,14 20 thru 29,31,32,33,36 thru 39 & 40 thru 43

№ на схеме:5

Наименование:Transmission Case to Rear Cover Dowel Pin

Каталожный номер:214118

Комплект:2

Примечание:

№ на схеме:13

Наименование:Tube Sleeve O-Ring

Каталожный номер:25K-40026

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:16

Наименование:Drain Plug

Каталожный номер:119470

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil Level Plug

Каталожный номер:40K4

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screen Assembly

Каталожный номер:231390

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screen Assembly Gasket

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:20

Наименование:Suction Tube Assembly

Каталожный номер:232150

Комплект:1

Примечание:

№ на схеме:21

Наименование:Suction Tube O-Ring

Каталожный номер:25K40104

Комплект:1

Примечание:

№ на схеме:22

Наименование:Suction Tube Retainer Washer

Каталожный номер:230921

Комплект:1

Примечание:

№ на схеме:23

Наименование:Suction Tube Retainer Washer Screw

Каталожный номер:4C-516

Комплект:2

Примечание:

№ на схеме:24

Наименование:Oil Distributor Retainer Ring

Каталожный номер:223901

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing Locking Ring Ball

Каталожный номер:10J8

Комплект:1

Примечание:

№ на схеме:26

Наименование:Oil Distributor

Каталожный номер:235314

Комплект:1

Примечание:

№ на схеме:27

Наименование:Oil Distributor Ret. Ring

Каталожный номер:223901

Комплект:1

Примечание:

№ на схеме:28

Наименование:4th Clutch Lube Tube

Каталожный номер:231620

Комплект:1

Примечание:

№ на схеме:29

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clutch Pressure Tube O-Ring

Каталожный номер:25K-40026

Комплект:1

Примечание:

№ на схеме:31

Наименование:Tube Sleeve

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:32

Наименование:4th Speed Pressure Tube

Каталожный номер:231619

Комплект:1

Примечание:

№ на схеме:33

Наименование:4th Speed Pressure Tube O-Ring

Каталожный номер:25K-20012

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rivet

Каталожный номер:249894

Комплект:2

Примечание:

№ на схеме:37

Наименование:Oil Baffle

Каталожный номер:247884

Комплект:1

Примечание:

№ на схеме:38

Наименование:Oil Baffle

Каталожный номер:247885

Комплект:1

Примечание:

№ на схеме:39

Наименование:Rivet

Каталожный номер:249894

Комплект:2

Примечание:

№ на схеме:40

Наименование:Plug

Каталожный номер:10F16

Комплект:1

Примечание:Not Illustrated

№ на схеме:45

Наименование:Sensor Plug

Каталожный номер:1KM18

Комплект:1

Примечание:Not Illustrated

№ на схеме:46

Наименование:Seal O-Ring

Каталожный номер:60K30020

Комплект:1

Примечание:Not Illustrated

№ на схеме:47

Наименование:Washer- Speed Sensor

Каталожный номер:2FM26310

Комплект:1

Примечание:Not Illustrated

№ на схеме:48

Наименование:Bushing Speed Sensor

Каталожный номер:248166

Комплект:1

Примечание:Not Illustrated

№ на схеме:49

Наименование:Washer-Shim

Каталожный номер:248167

Комплект:1

Примечание:Not Illustrated

№ на схеме:50

Наименование:Plug-Vent

Каталожный номер:16F6

Комплект:1

Примечание:Not Illustrated
