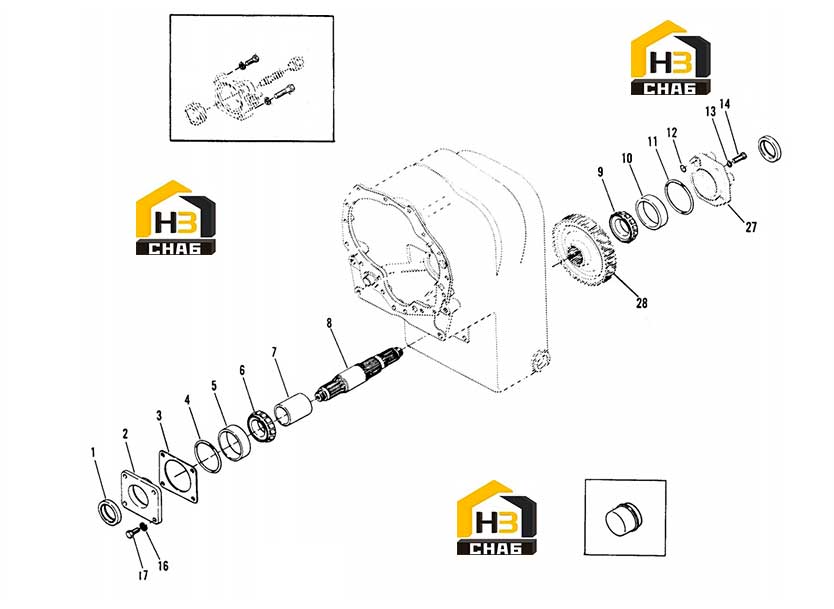

Вал выходной

← Вал промежуточный и четвертая передача Насос масляный, регулятор давления и фильтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front Bearing Cap Oil Seal

Каталожный номер:231884

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front Bearing Cap

Каталожный номер:231818

Комплект:1

Примечание:

№ на схеме:3C

Наименование:Bearing Cap Shim (.020)

Каталожный номер:231851

Комплект:1

Примечание:

№ на схеме:3B

Наименование:Bearing Cap Shim (.010)

Каталожный номер:231850

Комплект:1

Примечание:

№ на схеме:3A

Наименование:Bearing Cap Shim (.007)

Каталожный номер:231849

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing Cap Shim (.004)

Каталожный номер:231848

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front Bearing Cap O-Ring

Каталожный номер:25K40400

Комплект:1

Примечание:

№ на схеме:5

Наименование:Front Bearing Cup

Каталожный номер:243258

Комплект:1

Примечание:

№ на схеме:6

Наименование:Front Bearing Cone

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:7

Наименование:Output Shaft Gear Spacer

Каталожный номер:239980

Комплект:1

Примечание:

№ на схеме:8

Наименование:Output Shaft

Каталожный номер:239932

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rear Bearing Cone

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rear Bearing Cup

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rear Bearing Cap O-Ring

Каталожный номер:25K40412

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rear Bearing Cap O-Ring

Каталожный номер:25K30026

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rear Bearing Cap Screw Lockwasher

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:14A

Наименование:Rear Bearing Cap Screw

Каталожный номер:1C936

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rear Bearing Cap Screw

Каталожный номер:1C928

Комплект:3

Примечание:

№ на схеме:16

Наименование:Front Bearing Cap Screw Lockwasher

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:17

Наименование:Front Bearing Cap Screw

Каталожный номер:1C920

Комплект:4

Примечание:

№ на схеме:27

Наименование:Rear Bearing Cap

Каталожный номер:242003

Комплект:1

Примечание:

№ на схеме:28

Наименование:Output Shaft Gear

Каталожный номер:239927

Комплект:1

Примечание:
