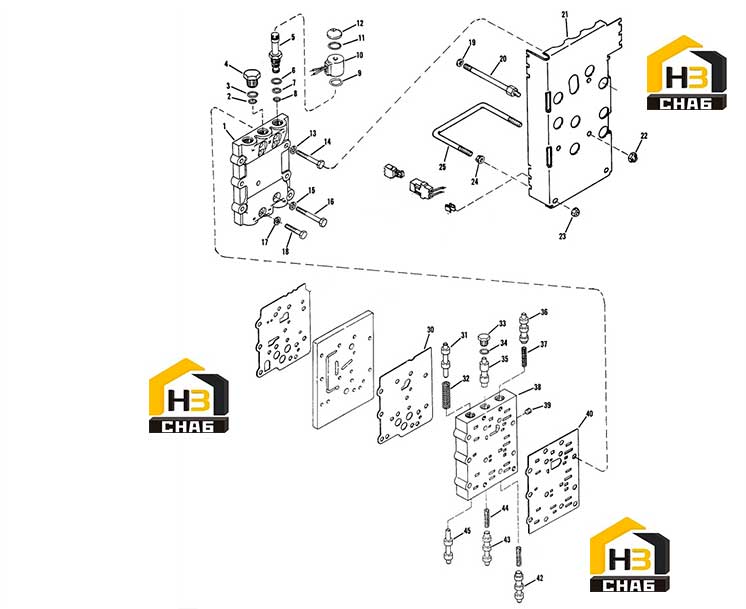

Блок управления гидравлический

← Насос масляный, регулятор давления и фильтр Адаптер насоса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Solenoid Control Housing

Каталожный номер:234790

Комплект:1

Примечание:

№ на схеме:2

Наименование:Solenoid Plug nOn Ring

Каталожный номер:25K20016

Комплект:2

Примечание:

№ на схеме:3

Наименование:Solenoid Plug O-Ring

Каталожный номер:91F6

Комплект:2

Примечание:

№ на схеме:4

Наименование:Solenoid Plug

Каталожный номер:234776

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spool Type Cartridge

Каталожный номер:246284

Комплект:4

Примечание:Inc. Items 6,7,8

№ на схеме:6

Наименование:O-Ring

Каталожный номер:78K8

Комплект:4

Примечание:Inc. In Item 5

№ на схеме:7

Наименование:O-Ring

Каталожный номер:76K014

Комплект:4

Примечание:Inc. In Item 5

№ на схеме:8

Наименование:O-Ring

Каталожный номер:76K013

Комплект:4

Примечание:Inc. In Item 5

№ на схеме:9

Наименование:Cartridge To Coil O-Ring

Каталожный номер:76K20

Комплект:4

Примечание:

№ на схеме:10

Наименование:Coil - 24 Volt

Каталожный номер:246291

Комплект:4

Примечание:

№ на схеме:11

Наименование:Nut To Coil O-Ring

Каталожный номер:76K20

Комплект:4

Примечание:

№ на схеме:12

Наименование:Spool Type Cartridge Ret. Nut

Каталожный номер:249152

Комплект:4

Примечание:

№ на схеме:13

Наименование:Valve Mounting Screw Lockwasher

Каталожный номер:4E6

Комплект:5

Примечание:

№ на схеме:14

Наименование:Valve Mounting Screw

Каталожный номер:1C644

Комплект:5

Примечание:

№ на схеме:15

Наименование:Valve Mounting Screw Lockwasher

Каталожный номер:4E6

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve Mounting Screw

Каталожный номер:1C644

Комплект:1

Примечание:

№ на схеме:17

Наименование:Solenoid Hsg. To Control Valve Hsg. Sere Lockwasher

Каталожный номер:4E6

Комплект:4

Примечание:

№ на схеме:18

Наименование:Solenoid Hsg. To Control Valve Hsg. Serew

Каталожный номер:1C628

Комплект:4

Примечание:

№ на схеме:19

Наименование:Valve Mounting Bolt Lockwasher

Каталожный номер:4E6

Комплект:3

Примечание:

№ на схеме:20

Наименование:Valve Mounting Bolt

Каталожный номер:247635

Комплект:3

Примечание:

№ на схеме:21

Наименование:Protection Cover

Каталожный номер:246286

Комплект:1

Примечание:

№ на схеме:22

Наименование:Valve Mounting Bolt Nut

Каталожный номер:66D6

Комплект:3

Примечание:

№ на схеме:23

Наименование:"U" Bolt Nut

Каталожный номер:57D6

Комплект:2

Примечание:

№ на схеме:24

Наименование:"U" Bolt Nut

Каталожный номер:57D6

Комплект:2

Примечание:

№ на схеме:25

Наименование:"U" Bolt

Каталожный номер:246326

Комплект:1

Примечание:

№ на схеме:30

Наименование:Control Valve Hsg. To Converter Hsg. Gasket

Каталожный номер:248029

Комплект:1

Примечание:

№ на схеме:31

Наименование:Forward Spool

Каталожный номер:234784

Комплект:1

Примечание:

№ на схеме:32

Наименование:Forward & Reverse Spool Spring

Каталожный номер:234785

Комплект:1

Примечание:

№ на схеме:33

Наименование:Control Valve Spool Stop Plug

Каталожный номер:234793

Комплект:6

Примечание:

№ на схеме:34

Наименование:Stop Plug O-Ring

Каталожный номер:91F6

Комплект:6

Примечание:Inc. In Item 33

№ на схеме:35

Наименование:Range Spool (W/0 Neutral)

Каталожный номер:234787

Комплект:1

Примечание:

№ на схеме:36

Наименование:1st Speed Spool

Каталожный номер:234788

Комплект:1

Примечание:

№ на схеме:37

Наименование:Spool Spring

Каталожный номер:234789

Комплект:1

Примечание:

№ на схеме:38

Наименование:Control Valve Hsg. Assy.

Каталожный номер:241130

Комплект:1

Примечание:Inc. items 31 thru 39, 42 thru 45

№ на схеме:39

Наименование:Pipe Plug

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:40

Наименование:Solenoid Hsg. To Control Valve Hsg. Gaske

Каталожный номер:249003

Комплект:1

Примечание:

№ на схеме:42

Наименование:Speed Selector Spool

Каталожный номер:234792

Комплект:1

Примечание:

№ на схеме:43

Наименование:2nd Speed Spool

Каталожный номер:234786

Комплект:1

Примечание:

№ на схеме:44

Наименование:Spool Spring

Каталожный номер:234789

Комплект:1

Примечание:

№ на схеме:45

Наименование:Reverse Spool

Каталожный номер:234784

Комплект:1

Примечание:

№ на схеме:46

Наименование:Spool Type Solenoid Cartridge Assy;

Каталожный номер:247749

Комплект:4

Примечание:Inc Items 5 Thru 12
