Блок управления гидравлический (часть 1)

← Вал выходной Пакет фрикционов →

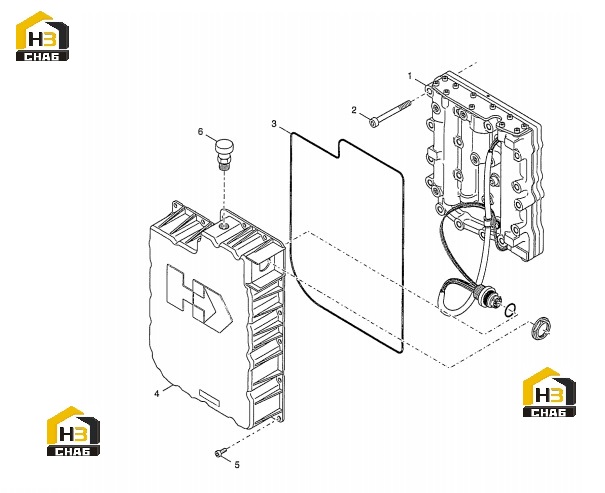

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CONTROL VALVE

Каталожный номер:4504881

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW(DIN 912)

Каталожный номер:1GM865

Комплект:17

Примечание:

№ на схеме:3

Наименование:SEAL COVER VALVE

Каталожный номер:4203922

Комплект:1

Примечание:

№ на схеме:4

Наименование:ASSY-PROTECTION COVER&BREATHER

Каталожный номер:4204264

Комплект:1

Примечание:INCL.ITEM 6

№ на схеме:5

Наименование:CAPSCREW M6X12

Каталожный номер:1GM612

Комплект:9

Примечание:

№ на схеме:6

Наименование:AIR-BREATHER

Каталожный номер:238535

Комплект:1

Примечание:PART OF ITEM 4
