NEW DANA КПП 1217FT16000-24 (4262468)/
Корпус кпп

Корпус кпп

← Корпус гидротрансформатора Гидротрансформатор →

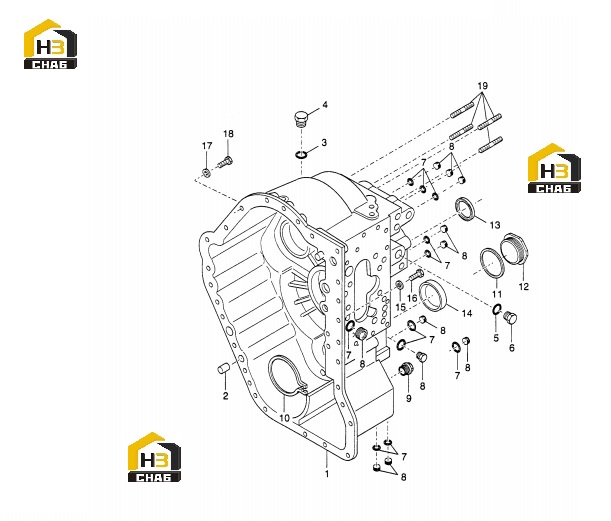

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ASSY TRANSMISSION CASE AND PLUG
Каталожный номер:4204281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PIN-DOWEL
Каталожный номер:4203907
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-RING
Каталожный номер:76K116
Комплект:1
Примечание:PART OF ITEM 4
0 ₽
шт
№ на схеме:4
Наименование:PLUG M22X1,5
Каталожный номер:4203847
Комплект:1
Примечание:INCLUDING ITEM 3
0 ₽
шт
№ на схеме:5
Наименование:O-RING
Каталожный номер:76K210
Комплект:1
Примечание:PART OF ITEM 6
0 ₽
шт
№ на схеме:6
Наименование:PLUG 1.0625-12 UN
Каталожный номер:4203849
Комплект:1
Примечание:INCLUDING ITEM 5
0 ₽
шт
№ на схеме:7
Наименование:O-RING
Каталожный номер:76K11
Комплект:11
Примечание:PART OF ITEM 8
0 ₽
шт
№ на схеме:8
Наименование:PLUG M10X1
Каталожный номер:4203846
Комплект:11
Примечание:INCLUDING ITEM 7
0 ₽
шт
№ на схеме:9
Наименование:PLUG-MAGNETIC DRAIN
Каталожный номер:4203567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SNAP RING EXTERNAL-SPECIAL
Каталожный номер:234229
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:GASKET
Каталожный номер:219373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PLUG
Каталожный номер:4204249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:OIL SEAL
Каталожный номер:4203860
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:END PLUG
Каталожный номер:4204250
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:LOCKWASHER
Каталожный номер:6EM100
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CAPSCREW
Каталожный номер:7CM1030
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16A
Наименование:CAPSCREW
Каталожный номер:7CM1035
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:LOCKWASHER
Каталожный номер:6EM100
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CAPSCREW
Каталожный номер:7CM1030
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:STUD M12-1/2
Каталожный номер:4204248
Комплект:4
Примечание:
