Корпус кпп

← Корпус гидротрансформатора Гидротрансформатор →

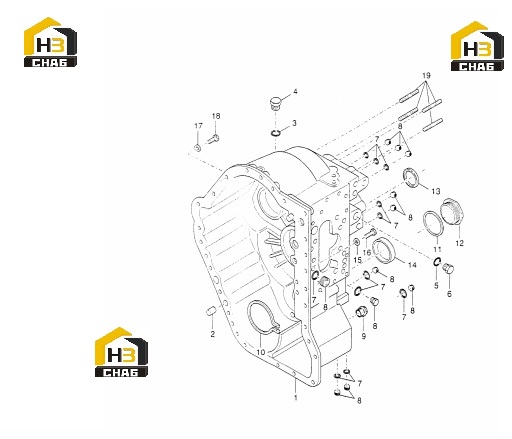

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Transmission Case Assembly

Каталожный номер:4204281

Комплект:1

Примечание:

№ на схеме:2

Наименование:Transmission Case To Converter Housing Pin

Каталожный номер:4203907

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plug O-Ring

Каталожный номер:76K116

Комплект:1

Примечание:Part Of Item 4

№ на схеме:4

Наименование:Plug

Каталожный номер:4203847

Комплект:1

Примечание:Including Item 3

№ на схеме:5

Наименование:Plug O-Ring

Каталожный номер:76K210

Комплект:1

Примечание:Part Of Item 6

№ на схеме:6

Наименование:Plug

Каталожный номер:4203849

Комплект:1

Примечание:Including Item 5

№ на схеме:7

Наименование:Plug O-Ring

Каталожный номер:76K11

Комплект:11

Примечание:Part Of Item 8

№ на схеме:8

Наименование:Plug

Каталожный номер:4203846

Комплект:11

Примечание:Including Item 7

№ на схеме:9

Наименование:Magnetic Drain Plug

Каталожный номер:4203567

Комплект:1

Примечание:

№ на схеме:10

Наименование:Output Shaft Rear Bearing Snap Ring

Каталожный номер:234229

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug Gasket

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:4204249

Комплект:1

Примечание:

№ на схеме:13

Наименование:Output Shaft Seal ( Rear)

Каталожный номер:4203860

Комплект:1

Примечание:

№ на схеме:14

Наименование:Output Shaft Bore Plug

Каталожный номер:4204250

Комплект:1

Примечание:

№ на схеме:15

Наименование:Converter Hsg. To Transm. Case Screw Lockwasher

Каталожный номер:6EM100

Комплект:5

Примечание:

№ на схеме:16

Наименование:Converter Hsg. To Transm. Case Screw

Каталожный номер:7CM1030

Комплект:5

Примечание:

№ на схеме:17

Наименование:Converter Hsg. To Transm. Case Screw Lockwasher

Каталожный номер:6EM100

Комплект:4

Примечание:

№ на схеме:18

Наименование:Converter Hsg. To Transm. Case Screw

Каталожный номер:7CM1030

Комплект:4

Примечание:

№ на схеме:19

Наименование:Stud

Каталожный номер:4204248

Комплект:4

Примечание:
