Блок управления гидравлический (часть 2)

← Блок управления гидравлический (часть 1) Пакет фрикционов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

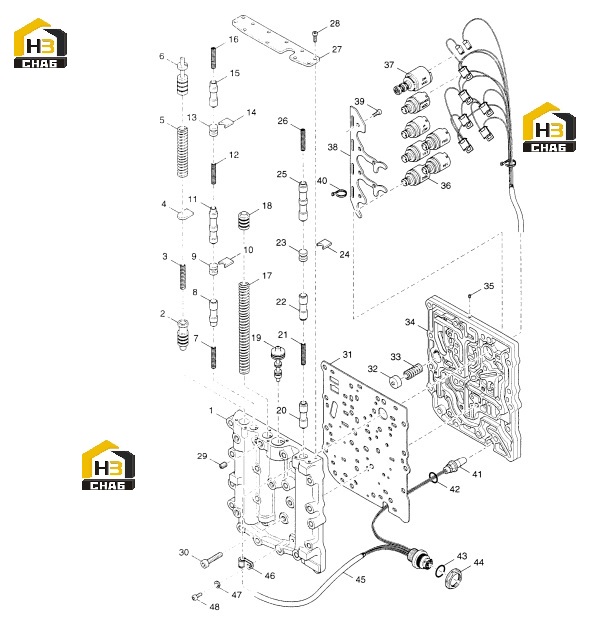

№ на схеме:1

Наименование:Spool Body

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:2

Наименование:Pressure Reducer Spool

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:3

Наименование:Pressure Reducer Spring

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:4

Наименование:Separater Plate

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:5

Наименование:Pressure Regulator Spring

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:6

Наименование:Pressure Regulator Spool

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:7

Наименование:Pilot Spool Spring

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:8

Наименование:Disconnect Spool

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:9

Наименование:Spool Stop

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:10

Наименование:Separater Plate

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:11

Наименование:1-st/2-nd Spool

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:12

Наименование:Pilot Spool Spring

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:13

Наименование:Spool Stop

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:14

Наименование:Separater Plate

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:15

Наименование:Range Modulation Spool

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:16

Наименование:Pilot Spool Spring

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:17

Наименование:Accumulator Spring

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:18

Наименование:Accumulator Spool

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:19

Наименование:Booster Spool

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:20

Наименование:Reverse Spool

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:21

Наименование:Pilot Spool Spring

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:22

Наименование:Forward Spool

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:23

Наименование:Spool Stop

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:24

Наименование:Separater Plate

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:25

Наименование:Fwd. Low/Fwd. High. Spool

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:26

Наименование:Pilot Spool Spring

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:27

Наименование:Spool Cover

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:28

Наименование:Spool Cover Screw

Каталожный номер:1GM512

Комплект:11

Примечание:

№ на схеме:29

Наименование:Check Port Plugs

Каталожный номер:239244

Комплект:2

Примечание:

№ на схеме:30

Наименование:Spool Body To Solenoid Plate Screw

Каталожный номер:1GM830

Комплект:3

Примечание:

№ на схеме:31

Наименование:Spacer Plate

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:32

Наименование:Bypass Valve Spool

Каталожный номер:4203943

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bypass Valve Spring

Каталожный номер:4203944

Комплект:1

Примечание:

№ на схеме:34

Наименование:Solenoid Plate

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:35

Наименование:Plug

Каталожный номер:4203975

Комплект:6

Примечание:

№ на схеме:36

Наименование:Solenoid

Каталожный номер:4203147

Комплект:6

Примечание:

№ на схеме:37

Наименование:Electronic Controled Modulation Valve

Каталожный номер:4203146

Комплект:1

Примечание:

№ на схеме:38

Наименование:Solenoid Clamp

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:39

Наименование:Solenoid Clamp Screw

Каталожный номер:1GM512

Комплект:6

Примечание:

№ на схеме:40

Наименование:Wiring Strap

Каталожный номер:4202198

Комплект:6

Примечание:

№ на схеме:41

Наименование:Speed Sensor

Каталожный номер:4205804

Комплект:1

Примечание:

№ на схеме:42

Наименование:Speed Sensor O-Ring

Каталожный номер:60K30022

Комплект:1

Примечание:

№ на схеме:43

Наименование:Jam Nut O-Ring

Каталожный номер:60K40030

Комплект:1

Примечание:

№ на схеме:44

Наименование:Jam Nut

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:45

Наименование:Wiring Harness, O-Rings, Jam Nut And Speed Sensor Ass'y.

Каталожный номер:4205805

Комплект:1

Примечание:Incl. Items 41,42, 43 And 44

№ на схеме:46

Наименование:Wiring Clamp

Каталожный номер:4203974

Комплект:1

Примечание:

№ на схеме:47

Наименование:Clamp Screw LockWasher

Каталожный номер:1EM50

Комплект:1

Примечание:

№ на схеме:48

Наименование:Clamp Screw

Каталожный номер:1GM510

Комплект:1

Примечание:

№ на схеме:49

Наименование:Control Valve Assembly

Каталожный номер:4205806

Комплект:1

Примечание:Including Items 1 Thru 48
