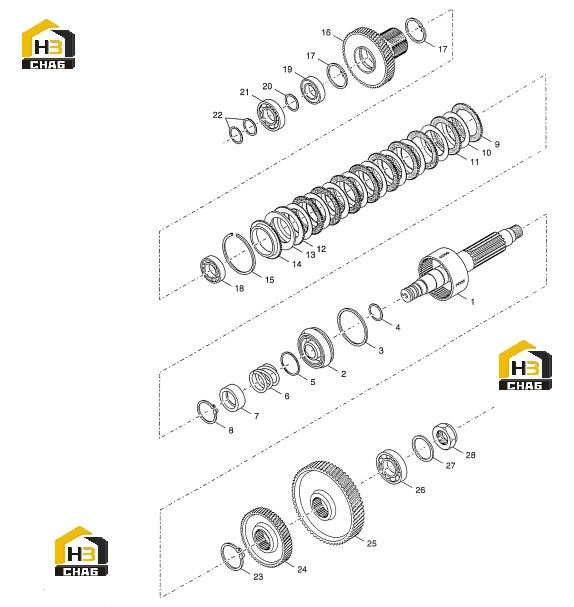

Группа второго вала

← Вал входной Вал выходной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-2ND SHAFT, HUB, DRUM AND PLUG

Каталожный номер:4204309

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON

Каталожный номер:4203742

Комплект:1

Примечание:INCLUDING ITEMS 3&4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON-OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON-INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:SPACER-CLUTCH PISTON SPRING

Каталожный номер:4203876

Комплект:1

Примечание:

№ на схеме:6

Наименование:RETURN-SPRING

Каталожный номер:4203878

Комплект:1

Примечание:

№ на схеме:7

Наименование:RETAINER-SPRING

Каталожный номер:4203877

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING-RETAINING

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:9

Наименование:DISC OUTER HALF (PAPPER)

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:10

Наименование:DISC INNER (TUMBELD BOTH SIDES)

Каталожный номер:4204267

Комплект:8

Примечание:

№ на схеме:11

Наименование:DISC OUTER (PAPPER)

Каталожный номер:4204266

Комплект:7

Примечание:

№ на схеме:12

Наименование:DISC OUTER HALF (PAPPER)

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPRING-DISC MODULATOR

Каталожный номер:4203880

Комплект:1

Примечание:

№ на схеме:14

Наименование:END PLATE

Каталожный номер:4211710

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:16

Наименование:GEAR CLUTCH 52T

Каталожный номер:4203984

Комплект:1

Примечание:

№ на схеме:17

Наименование:SNAP RING-INTERNAL

Каталожный номер:7JM75

Комплект:2

Примечание:

№ на схеме:18

Наименование:BALL BEARING

Каталожный номер:230860

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING

Каталожный номер:233390

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER-BEARING SUPPORT

Каталожный номер:4203899

Комплект:1

Примечание:

№ на схеме:21

Наименование:BEARING

Каталожный номер:4204314

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING-PISTON

Каталожный номер:4203872

Комплект:2

Примечание:

№ на схеме:23

Наименование:SNAP RING-EXTERNAL

Каталожный номер:249936

Комплект:1

Примечание:

№ на схеме:24

Наименование:GEAR 41T

Каталожный номер:4203979

Комплект:1

Примечание:

№ на схеме:25

Наименование:GEAR UPPER OUTPUT 59T

Каталожный номер:4203982

Комплект:1

Примечание:

№ на схеме:26

Наименование:BEARING 6311 C3

Каталожный номер:4204258

Комплект:1

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:231916

Комплект:1

Примечание:

№ на схеме:28

Наименование:NUT-IDLER SHAFT

Каталожный номер:215634

Комплект:1

Примечание:
