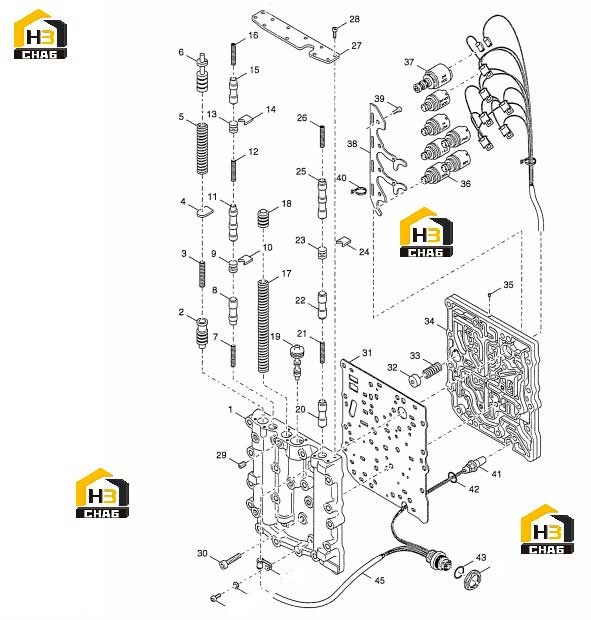

Блок управления гидравлический (часть 2)

← Блок управления гидравлический (часть 1) Пакет фрикционов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPOOL BODY

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:2

Наименование:PRESSURE REDUCER SPOOL

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:3

Наименование:PRESSURE REDUCER SPRING

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:4

Наименование:SEPARATOR PLATE

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:5

Наименование:PRESSURE REGULATOR SPRING

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:6

Наименование:PRESSURE REGULATOR SPOOL

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:7

Наименование:PILOT SPOOL SPRING

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:8

Наименование:DISCONNECT SPOOL

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:9

Наименование:SPOOL STOP

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:10

Наименование:SEPARATOR PLATE

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:11

Наименование:1ST/2ND SPOOL

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:12

Наименование:PILOT SPOOL SPRING

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:13

Наименование:SPOOL STOP

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:14

Наименование:SEPARATOR PLATE

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:15

Наименование:RANGE MODULATION SPOOL

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:16

Наименование:PILOT SPOOL SPRING

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:17

Наименование:ACCUMULATOR SPRING

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:18

Наименование:ACCUMULATOR SPOOL

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:19

Наименование:BOOSTER SPOOL

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:20

Наименование:REVERSE SPOOL

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:21

Наименование:PILOT SPOOL SPRING

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:22

Наименование:FORWARD SPOOL

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:23

Наименование:SPOOL STOP

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:24

Наименование:SEPARATOR PLATE

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:25

Наименование:FWD LOW/FWD HIGH SPOOL

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:26

Наименование:PILOT SPOOL SPRING

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:27

Наименование:SPOOL COVER

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:28

Наименование:SCREW M5

Каталожный номер:1GM512

Комплект:11

Примечание:

№ на схеме:29

Наименование:PIPE PLUG

Каталожный номер:16F2

Комплект:3

Примечание:

№ на схеме:30

Наименование:CAPSCREW

Каталожный номер:1GM830

Комплект:3

Примечание:

№ на схеме:31

Наименование:PLATE-SPACER

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:32

Наименование:SPOOL-BYPASS VALVE

Каталожный номер:4203943

Комплект:1

Примечание:

№ на схеме:33

Наименование:SPRING-BYPASS VALVE

Каталожный номер:4203944

Комплект:1

Примечание:

№ на схеме:34

Наименование:PLATE-SOLENOIDS

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:35

Наименование:SCREW

Каталожный номер:4203975

Комплект:6

Примечание:

№ на схеме:36

Наименование:SOLENOID 12V

Каталожный номер:4205795

Комплект:6

Примечание:

№ на схеме:37

Наименование:VFS SOLENOID

Каталожный номер:4212829

Комплект:1

Примечание:

№ на схеме:38

Наименование:SOLENOID CLAMP

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:39

Наименование:SCREW M5

Каталожный номер:1GM512

Комплект:6

Примечание:

№ на схеме:40

Наименование:STRAP 2,4X200 MM

Каталожный номер:4202198

Комплект:6

Примечание:

№ на схеме:41

Наименование:SENSOR-SPEED&TEMP

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:42

Наименование:O-RING

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:43

Наименование:O-RING

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:45

Наименование:ASSY-WIRING HARNESS

Каталожный номер:4212419

Комплект:1

Примечание:INCL.41,42,43 AND 44
