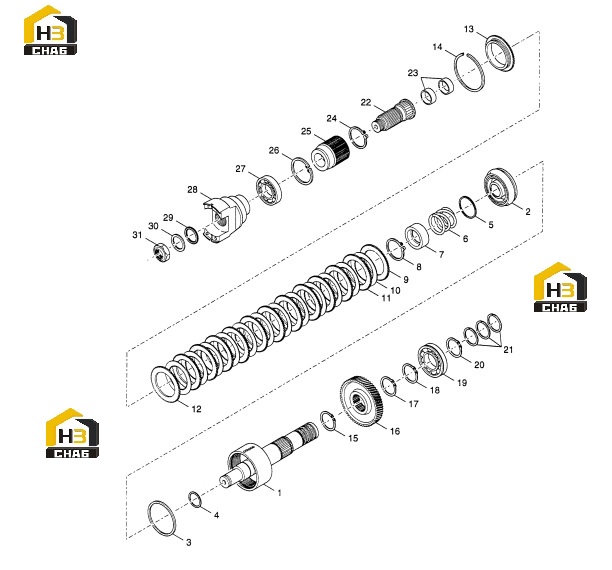

Вал выходной

← Группа второго вала Блок управления гидравлический (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY OUTPUT SHAFT,HUB,DRUM W/O FLANGE

Каталожный номер:4206718

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON

Каталожный номер:4203742

Комплект:1

Примечание:INCL.ITEMS 3&4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON-OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON-INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:SPACER-CLUTCH PISTON SPRING

Каталожный номер:4203876

Комплект:1

Примечание:

№ на схеме:6

Наименование:RETURN-SPRING

Каталожный номер:4203878

Комплект:1

Примечание:

№ на схеме:7

Наименование:RETAINER-SPRING

Каталожный номер:4203877

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING-RETAINING

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:9

Наименование:DISC OUTER HALF (PAPER)

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:10

Наименование:DISC INNER (TUMBELD BOTH SIDES)

Каталожный номер:4204267

Комплект:12

Примечание:

№ на схеме:11

Наименование:DISC OUTER (PAPER)

Каталожный номер:4204266

Комплект:11

Примечание:

№ на схеме:12

Наименование:DISC OUTER HALF (PAPER)

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:13

Наименование:END PLATE

Каталожный номер:4204253

Комплект:1

Примечание:

№ на схеме:14

Наименование:SNAP RING

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAPRING GEAR RETAINER

Каталожный номер:5JM65

Комплект:1

Примечание:

№ на схеме:16

Наименование:GEAR LOWER OUTPUT 39T

Каталожный номер:4203983

Комплект:1

Примечание:

№ на схеме:17

Наименование:SNAPRING GEAR RETAINER

Каталожный номер:5JM65

Комплект:1

Примечание:

№ на схеме:18

Наименование:SNAPRING GEAR RETAINER

Каталожный номер:5JM60

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING

Каталожный номер:4203983

Комплект:1

Примечание:

№ на схеме:20

Наименование:SNAPRING GEAR RETAINER

Каталожный номер:5JM60

Комплект:1

Примечание:

№ на схеме:21

Наименование:RING-PISTON

Каталожный номер:4203898

Комплект:3

Примечание:

№ на схеме:22

Наименование:ASSY OUTPUT SHAFT FRONT

Каталожный номер:4204261

Комплект:1

Примечание:INCL.ITEM 23

№ на схеме:23

Наименование:BUSHING-DISCONNECT

Каталожный номер:4205018

Комплект:2

Примечание:PART OF ITEM 22

№ на схеме:24

Наименование:SNAP RING-EXTERNAL

Каталожный номер:249936

Комплект:1

Примечание:

№ на схеме:25

Наименование:HUB DISCONNECT

Каталожный номер:4203988

Комплект:1

Примечание:

№ на схеме:26

Наименование:SNAP-RING

Каталожный номер:7JM100

Комплект:1

Примечание:

№ на схеме:27

Наименование:REAR BEARING

Каталожный номер:225874

Комплект:1

Примечание:

№ на схеме:28

Наименование:FLANGE-YOKE 1410 WITHOUT BRAKE

Каталожный номер:4203852

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:25K60128

Комплект:1

Примечание:

№ на схеме:30

Наименование:WASHER

Каталожный номер:231916

Комплект:1

Примечание:

№ на схеме:31

Наименование:NUT-IDLER SHAFT

Каталожный номер:215634

Комплект:1

Примечание:
