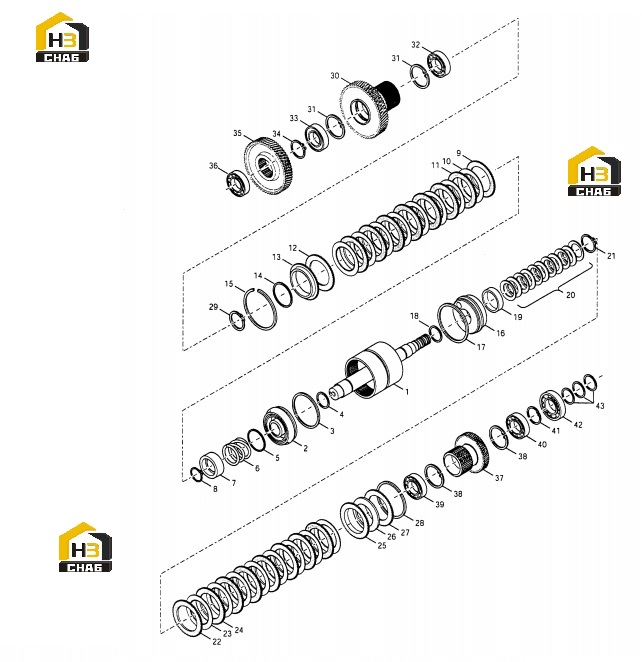

Группа первого вала и задний ход

← Передачи пониженная и повышенная Вал входной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY REV/1ST SHAFT,HUB,DRUM,PLUG

Каталожный номер:4207078

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON

Каталожный номер:4203742

Комплект:1

Примечание:INCLUDING ITEMS 3&4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON-OUTER

Каталожный номер:237032

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON-INNER

Каталожный номер:234113

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPACER-CLUTCH PISTON SPRING

Каталожный номер:4203876

Комплект:1

Примечание:

№ на схеме:6

Наименование:RETURN-SPRING

Каталожный номер:4203878

Комплект:1

Примечание:

№ на схеме:7

Наименование:RETAINER-SPRING

Каталожный номер:4203877

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING-RETAINING

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:9

Наименование:DISC OUTER HALF (PAPER)

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:10

Наименование:DISC INNER (TUMBELD BOTH SIDES)

Каталожный номер:4204267

Комплект:8

Примечание:

№ на схеме:11

Наименование:DISC OUTER (PAPER)

Каталожный номер:4204266

Комплект:7

Примечание:

№ на схеме:12

Наименование:DISC OUTER HALF (PAPER)

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:13

Наименование:ASSY-END PLATE&SEAL

Каталожный номер:4206067

Комплект:1

Примечание:INCL. ITEM 14

№ на схеме:14

Наименование:SEAL LIP

Каталожный номер:4206069

Комплект:1

Примечание:PART OF ITEM 13

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:16

Наименование:ASSY-CLUTCH PISTON

Каталожный номер:4203742

Комплект:1

Примечание:INCL.ITEMS 17&18

№ на схеме:17

Наименование:SEAL-CLUTCH PISTON-OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 16

№ на схеме:18

Наименование:SEAL-CLUTCH PISTON-INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 16

№ на схеме:19

Наименование:PISTON CLUTCH SPACER

Каталожный номер:4204300

Комплект:1

Примечание:

№ на схеме:20

Наименование:ASSY-SPRING DISC

Каталожный номер:4203887

Комплект:1

Примечание:INCLUDING 11 WASHERS

№ на схеме:21

Наименование:RING-RETAINING

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:22

Наименование:DISC OUTER HALF (PAPER)

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:23

Наименование:DISC INNER (TUMBELD BOTH SIDES)

Каталожный номер:4204267

Комплект:8

Примечание:

№ на схеме:24

Наименование:DISC OUTER (PAPER)

Каталожный номер:4204266

Комплект:7

Примечание:

№ на схеме:25

Наименование:DISC OUTER HALF (PAPER)

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPRING-DISC MODULATOR

Каталожный номер:4203880

Комплект:1

Примечание:

№ на схеме:27

Наименование:END PLATE

Каталожный номер:4204253

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:29

Наименование:SNAP RING

Каталожный номер:5JM50

Комплект:1

Примечание:

№ на схеме:30

Наименование:GEAR CLUTCH 54T (FREUDENBERG)

Каталожный номер:4206066

Комплект:1

Примечание:

№ на схеме:31

Наименование:SNAP RING-INTERNAL

Каталожный номер:7JM80

Комплект:2

Примечание:

№ на схеме:32

Наименование:CLUTCH DRUN HUB GEAR (47T)

Каталожный номер:232885

Комплект:1

Примечание:

№ на схеме:33

Наименование:BEARING

Каталожный номер:4204256

Комплект:1

Примечание:

№ на схеме:34

Наименование:SNAP RING

Каталожный номер:5JM50

Комплект:1

Примечание:

№ на схеме:35

Наименование:GEAR 50T

Каталожный номер:4203981

Комплект:1

Примечание:

№ на схеме:36

Наименование:BEARING FRONT 6309 C3

Каталожный номер:4204257

Комплект:1

Примечание:

№ на схеме:37

Наименование:GEAR CLUTCH 30T

Каталожный номер:4203986

Комплект:1

Примечание:

№ на схеме:38

Наименование:SNAP RING-INTERNAL

Каталожный номер:7JM75

Комплект:2

Примечание:

№ на схеме:39

Наименование:BALL BEARING

Каталожный номер:230860

Комплект:1

Примечание:

№ на схеме:40

Наименование:BEARING

Каталожный номер:233390

Комплект:1

Примечание:

№ на схеме:41

Наименование:SNAP RING

Каталожный номер:5JM45

Комплект:1

Примечание:

№ на схеме:42

Наименование:BEARING

Каталожный номер:4204314

Комплект:1

Примечание:

№ на схеме:43

Наименование:RING-PISTON

Каталожный номер:4203872

Комплект:3

Примечание:
