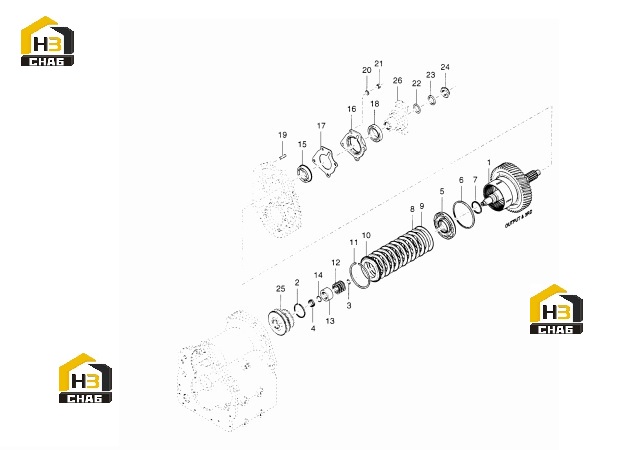

Передача третья

← Передача пониженная Насос масляный и фильтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assy.-Output&3-rd Clutch Shaft

Каталожный номер:237208

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring-3-rd Clutch Gear Retainer

Каталожный номер:238034

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring-Output Shaft Piston

Каталожный номер:234130

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing-Ouput&3-rd Shaft Pilot

Каталожный номер:234132

Комплект:1

Примечание:

№ на схеме:5

Наименование:Assy.-Clutch Piston And Seals

Каталожный номер:4204046

Комплект:1

Примечание:Incl. Items 6&7

№ на схеме:6

Наименование:Seal-Clutch Piston Outer

Каталожный номер:237032

Комплект:1

Примечание:Part Of Item 5

№ на схеме:7

Наименование:Seal-Clutch Piston Inner

Каталожный номер:234113

Комплект:1

Примечание:Part Of Item 7

№ на схеме:8

Наименование:Disc-Clutch Inner

Каталожный номер:237016

Комплект:6

Примечание:

№ на схеме:9

Наименование:Disc-Clutch Outer

Каталожный номер:234109

Комплект:6

Примечание:

№ на схеме:10

Наименование:Plate-Clutch Disc Backing

Каталожный номер:236847

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring-Backing Plate Retaining

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring-Piston Return

Каталожный номер:235960

Комплект:1

Примечание:

№ на схеме:13

Наименование:Retainer-Spring

Каталожный номер:235959

Комплект:1

Примечание:

№ на схеме:14

Наименование:Snap Ring-Spring Retainer

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing-Output Shaft Rear

Каталожный номер:225602

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cap-Output Shaft Rear Bearing

Каталожный номер:242147

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket-Output Shaft Bearing Cap

Каталожный номер:247699

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal-Rear Bearing Cap Oil

Каталожный номер:235751

Комплект:1

Примечание:

№ на схеме:19

Наименование:Stud-Rear Bearing Stud

Каталожный номер:238903

Комплект:4

Примечание:

№ на схеме:20

Наименование:Lockwasher-Rear Bearing Cap Stud

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:21

Наименование:Nut-Rear Bearing Cap Stud

Каталожный номер:62D9

Комплект:4

Примечание:

№ на схеме:22

Наименование:O-Ring-Flange

Каталожный номер:60K40112

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer Flange

Каталожный номер:102745

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut-Flange

Каталожный номер:216058

Комплект:1

Примечание:
