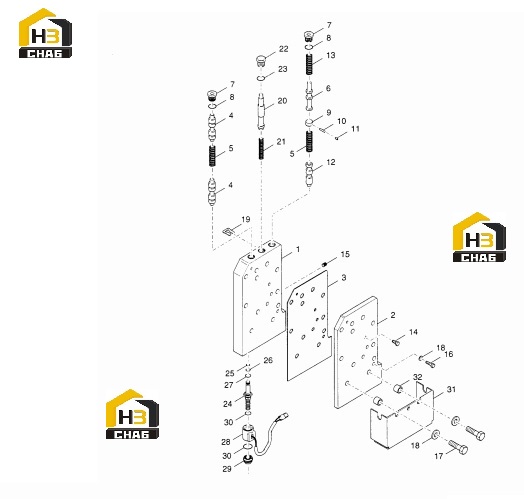

Комплектующие блока гидравлического (часть 1)

← Блок управления гидравлический Комплектующие блока гидравлического (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing-Control Valve

Каталожный номер:246021

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover-Control Valve

Каталожный номер:244842

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket-Control Valve Cover

Каталожный номер:247616

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spool-Fwd.&Rev. Shift

Каталожный номер:246015

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:246016

Комплект:2

Примечание:

№ на схеме:6

Наименование:Spool-Range (3-rd )

Каталожный номер:246017

Комплект:1

Примечание:

№ на схеме:7

Наименование:Valve Housing Plug

Каталожный номер:47K6

Комплект:2

Примечание:Incl. Item 8

№ на схеме:8

Наименование:O-Ring-Valve Housing Plug

Каталожный номер:91F6

Комплект:2

Примечание:Part Of Item 7

№ на схеме:9

Наименование:Stop-Spool

Каталожный номер:241118

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:1JM5024

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug Stop

Каталожный номер:4200274

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spool-Range (1-st&2-nd)

Каталожный номер:246018

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:246016

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe Plug

Каталожный номер:40K2

Комплект:8

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:1C624

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:1C632

Комплект:2

Примечание:

№ на схеме:18

Наименование:Lockwasher

Каталожный номер:4E6

Комплект:3

Примечание:

№ на схеме:19

Наименование:Stop-Spool

Каталожный номер:234170

Комплект:1

Примечание:

№ на схеме:20

Наименование:Forward&Reverse Declutch Spool

Каталожный номер:234185

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring-Declutch

Каталожный номер:234181

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:24K7

Комплект:1

Примечание:Incl. Item 23

№ на схеме:23

Наименование:O-Ring-Plug

Каталожный номер:91F7

Комплект:1

Примечание:Part Of 22

№ на схеме:24

Наименование:Cartridge-Ball Valve

Каталожный номер:246356

Комплект:4

Примечание:Incl. Items 25,26&27

№ на схеме:25

Наименование:O-Ring-Cartridge

Каталожный номер:76K012

Комплект:4

Примечание:Part Of Item 24

№ на схеме:26

Наименование:Ring-Cartridge

Каталожный номер:76K013

Комплект:4

Примечание:Part Of Item 24

№ на схеме:27

Наименование:O-Ring-Cartridge

Каталожный номер:78K8

Комплект:4

Примечание:Part Of Item 24

№ на схеме:28

Наименование:Coil (24V)

Каталожный номер:249571

Комплект:4

Примечание:

№ на схеме:29

Наименование:Nut-Solenoid

Каталожный номер:249152

Комплект:4

Примечание:

№ на схеме:30

Наименование:O-Ring

Каталожный номер:76K20

Комплект:8

Примечание:

№ на схеме:31

Наименование:Cover-Solenoid

Каталожный номер:4205531

Комплект:1

Примечание:

№ на схеме:32

Наименование:Spacer-Cover

Каталожный номер:4204759

Комплект:2

Примечание:

№ на схеме:33

Наименование:Assy.-Electric Control Valve

Каталожный номер:4205592

Комплект:1

Примечание:incl. Items 1 Thru 32
