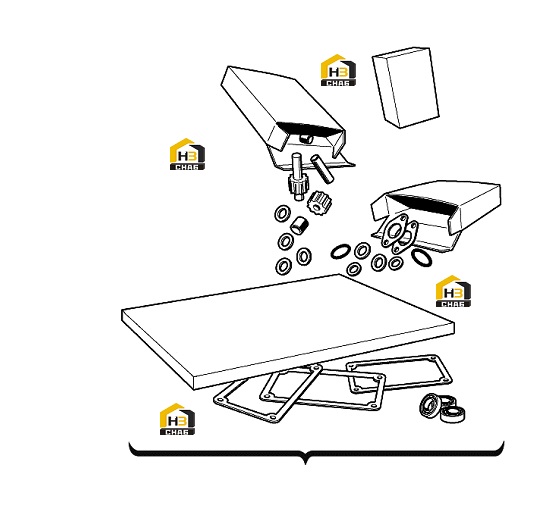

Комплектующие кпп

← Селектор кпп Фланцы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET-CONV HSG TO TRANS CASE

Каталожный номер:4205090

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING-SPEED SENSOR

Каталожный номер:4203422

Комплект:3

Примечание:

№ на схеме:3

Наименование:O-RING-SUCTION TUBE ASSEMBLY

Каталожный номер:4205097

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET-TRANS CASE TO REAH COVER

Каталожный номер:4205101

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:60K40026

Комплект:4

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:60K30018

Комплект:2

Примечание:

№ на схеме:7

Наименование:RING-PISTON

Каталожный номер:4205235

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING-PISTON

Каталожный номер:250219

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEAL-OIL BAFFLE

Каталожный номер:4204710

Комплект:1

Примечание:

№ на схеме:10

Наименование:SEALING-RING

Каталожный номер:241237

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:60K30114

Комплект:2

Примечание:

№ на схеме:12

Наименование:SEAL-CLUTCH PISTON-OUTER

Каталожный номер:237032

Комплект:5

Примечание:

№ на схеме:13

Наименование:SEAL-CLUTCH PISTON-INNER

Каталожный номер:234113

Комплект:5

Примечание:

№ на схеме:14

Наименование:PISTON-RING

Каталожный номер:4208098

Комплект:7

Примечание:

№ на схеме:15

Наименование:IDLER SHAFT O RING - REVERSE

Каталожный номер:76K223

Комплект:1

Примечание:

№ на схеме:16

Наименование:DISCONNECT HOUSING O-RING

Каталожный номер:60K30022

Комплект:1

Примечание:

№ на схеме:17

Наименование:DISCONNECT HOUSING O-RING

Каталожный номер:60K40328

Комплект:1

Примечание:

№ на схеме:18

Наименование:DISCONNECT BORE PLUG O-RING

Каталожный номер:60K30110

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAL-OUTPUT SHAFT

Каталожный номер:4205154

Комплект:2

Примечание:

№ на схеме:20

Наименование:DISCONNECT ACTUATOR PISTON O-RING

Каталожный номер:60K30016

Комплект:1

Примечание:

№ на схеме:21

Наименование:DISCONNECT ACTUATOR RING-PISTON SEAL

Каталожный номер:249158

Комплект:1

Примечание:

№ на схеме:22

Наименование:DISCONNECT HSG O-RING

Каталожный номер:60K40124

Комплект:1

Примечание:

№ на схеме:23

Наименование:OUTPUT FLANGE O-RING

Каталожный номер:60K60116

Комплект:2

Примечание:

№ на схеме:24

Наименование:AIR SHIFT CYLINDER HOUSING O-RING

Каталожный номер:60K40112

Комплект:1

Примечание:

№ на схеме:25

Наименование:PUMP ASSY TO CONVERTER GASKET

Каталожный номер:235283

Комплект:1

Примечание:

№ на схеме:26

Наименование:GASKET-CONTROL VALVE TO CONVERTER

Каталожный номер:247614

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEAL-PISTON ROD HI/LO SHIFT CYLINDER

Каталожный номер:241150

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-RING-SEAL HI/LO SHIFT CYLINDER

Каталожный номер:241152

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING-SEAL HI/LO SHIFT CYLINDER

Каталожный номер:25K20012

Комплект:1

Примечание:

№ на схеме:30

Наименование:HI/LO SHIFT CYLINDERPISTON CUP SEAL

Каталожный номер:241153

Комплект:2

Примечание:

№ на схеме:31

Наименование:HI/LO SHIFT CYLINDER CAP O-RING

Каталожный номер:60K30122

Комплект:1

Примечание:

№ на схеме:32

Наименование:GASKET-CONTROL VALVE COVER

Каталожный номер:247616

Комплект:1

Примечание:

№ на схеме:33

Наименование:CONTROL VALVE CARTRIDGE O-RING

Каталожный номер:76K000008000

Комплект:4

Примечание:

№ на схеме:34

Наименование:CONTROL VALVE CARTRIDGE O-RING

Каталожный номер:76K12

Комплект:4

Примечание:

№ на схеме:35

Наименование:CONTROL VALVE CARTRIDGE O-RING

Каталожный номер:76K13

Комплект:4

Примечание:

№ на схеме:36

Наименование:CONTROL VALVE SOLENOID AND SOLENOID NUT O-RING

Каталожный номер:76K20

Комплект:8

Примечание:

№ на схеме:37

Наименование:O-RING-PLUG

Каталожный номер:91F7

Комплект:1

Примечание:

№ на схеме:38

Наименование:O-RING-PLUG

Каталожный номер:91F6

Комплект:3

Примечание:

№ на схеме:39

Наименование:O-RING-PLUG

Каталожный номер:91F5

Комплект:7

Примечание:

№ на схеме:40

Наименование:LOW SHAFT RING-PISTON

Каталожный номер:250215

Комплект:1

Примечание:
