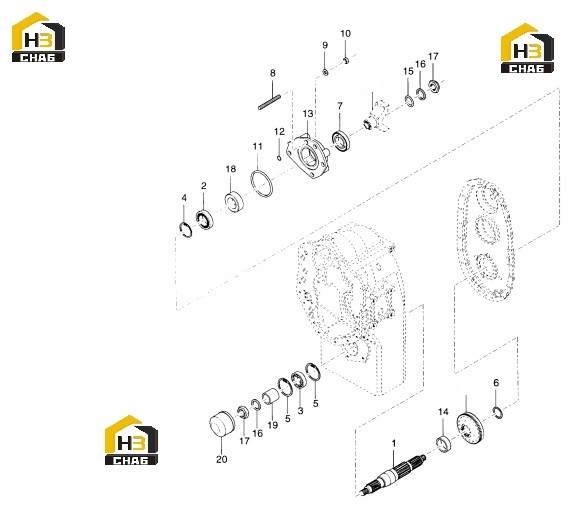

Вал выходной

← Вал промежуточный Тормоз стояночный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT-OUTPUT

Каталожный номер:4205210

Комплект:1

Примечание:

№ на схеме:2

Наименование:BEARING-OUTPUT SHAFT REAR

Каталожный номер:4205153

Комплект:1

Примечание:

№ на схеме:3

Наименование:BEARING-OUTPUT SHAFT FRONT

Каталожный номер:244093

Комплект:1

Примечание:

№ на схеме:4

Наименование:RING-OUTPUT SHAFT REAR

Каталожный номер:7JM90

Комплект:1

Примечание:

№ на схеме:5

Наименование:RING-OUTPUT SHAFT FRONT BRG RET.

Каталожный номер:223901

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER-OUTPUT SHAFT REAR BEARING

Каталожный номер:234230

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL-OUTPUT REAR

Каталожный номер:4205154

Комплект:1

Примечание:

№ на схеме:8

Наименование:STUD-BEARING CAP

Каталожный номер:238903

Комплект:4

Примечание:

№ на схеме:9

Наименование:LOCKWASHER-BEARING CAP SCREW

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:10

Наименование:NUT-STUD

Каталожный номер:62D9

Комплект:4

Примечание:

№ на схеме:11

Наименование:O-RING-OUTPUT SHAFT REAR BEARING CAP

Каталожный номер:60K40328

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING-OUTPUT SHAFT REAR BEARING CAP

Каталожный номер:60K30022

Комплект:1

Примечание:

№ на схеме:13

Наименование:CAP-OUTPUT SHAFT BEARING

Каталожный номер:4205221

Комплект:1

Примечание:

№ на схеме:14

Наименование:SPACER-GEAR

Каталожный номер:235910

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING-FLANGE

Каталожный номер:60K60116

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER-FLANGE

Каталожный номер:222179

Комплект:2

Примечание:

№ на схеме:17

Наименование:NUT-FLANGE

Каталожный номер:222960

Комплект:2

Примечание:

№ на схеме:18

Наименование:SPACER-FLANGE

Каталожный номер:237113

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPACER

Каталожный номер:237166

Комплект:1

Примечание:

№ на схеме:20

Наименование:BEARING CAP BORE PLUG

Каталожный номер:231855

Комплект:1

Примечание:
