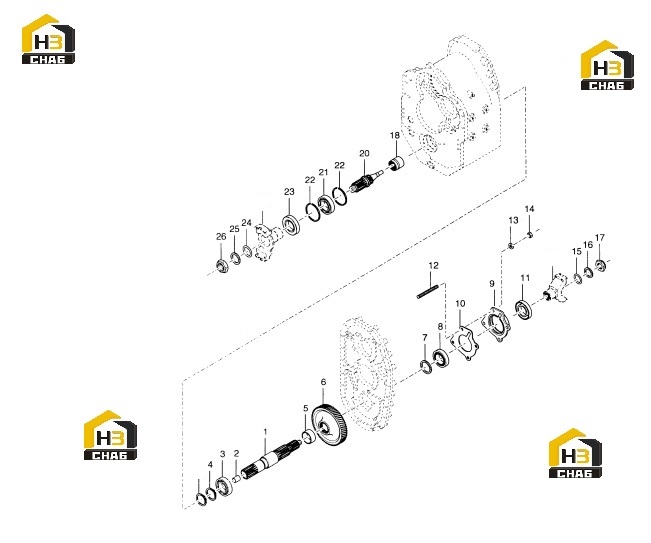

Вал выходной

← Передача третья Насос масляный и фильтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-OUTPUT SHAFT&BUSHING

Каталожный номер:244374

Комплект:1

Примечание:INCL.ITEM 2

№ на схеме:2

Наименование:BUSHING

Каталожный номер:225408

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:BEARING

Каталожный номер:225605

Комплект:1

Примечание:

№ на схеме:4

Наименование:BEARING RETAINING RING

Каталожный номер:231776

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPACER-OUTPUT SHAFT GEAR

Каталожный номер:235910

Комплект:1

Примечание:

№ на схеме:6

Наименование:GEAR-OUTPUT SHAFT 54T

Каталожный номер:244369

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER-OUTPUT SHAFT

Каталожный номер:237841

Комплект:1

Примечание:

№ на схеме:8

Наименование:BEARING-BALL

Каталожный номер:4213025

Комплект:1

Примечание:

№ на схеме:9

Наименование:CAP-REAR BEARING

Каталожный номер:242147

Комплект:1

Примечание:

№ на схеме:10

Наименование:GASKET-BEARING CAP

Каталожный номер:247699

Комплект:1

Примечание:

№ на схеме:11

Наименование:OIL-SEAL

Каталожный номер:235751

Комплект:1

Примечание:

№ на схеме:12

Наименование:STUD-BEARING CAP

Каталожный номер:238903

Комплект:4

Примечание:

№ на схеме:13

Наименование:LOCKWASHER

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:14

Наименование:STUD NUT

Каталожный номер:62D9

Комплект:4

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:60K40112

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER-FLANGE

Каталожный номер:102745

Комплект:1

Примечание:

№ на схеме:17

Наименование:LOCK NUT

Каталожный номер:216058

Комплект:1

Примечание:

№ на схеме:18

Наименование:HUB-DISCONNECT

Каталожный номер:244371

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHAFT-DISCONNECT

Каталожный номер:237256

Комплект:1

Примечание:

№ на схеме:21

Наименование:BALL BEARING 210S

Каталожный номер:225825

Комплект:1

Примечание:

№ на схеме:22

Наименование:SNAP RING

Каталожный номер:223901

Комплект:2

Примечание:

№ на схеме:23

Наименование:OIL SEAL

Каталожный номер:230954

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:60K60116

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER-FLANGE

Каталожный номер:222179

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT-FLANGE

Каталожный номер:222960

Комплект:1

Примечание:
