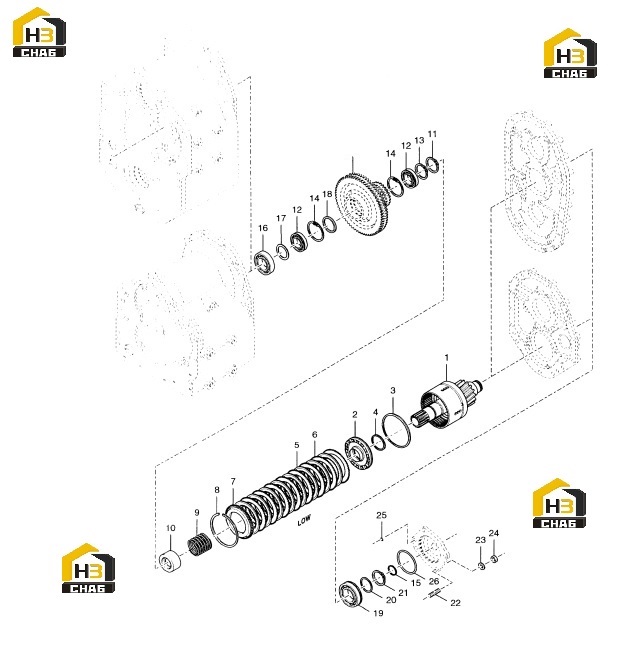

Передача пониженная

← Шестерня заднего хода Передача третья →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-LOW SHAFT DRUM&BLEED VALVE

Каталожный номер:236154

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON AND SEALS

Каталожный номер:4204050

Комплект:1

Примечание:INCL.ITEMS 3&4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON-OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON-INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:DISC-CLUTCH INNER

Каталожный номер:234336

Комплект:8

Примечание:

№ на схеме:6

Наименование:DISC-CLUTCH OUTER

Каталожный номер:234109

Комплект:8

Примечание:

№ на схеме:7

Наименование:END PLATE

Каталожный номер:4204253

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING-BACKING PLATE

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING-PISTONR RETURN

Каталожный номер:235960

Комплект:1

Примечание:

№ на схеме:10

Наименование:RETAINER-SPRING

Каталожный номер:235959

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAP RING-SPRING RETAINER

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:12

Наименование:BEARING-LOW SPEED GEAR

Каталожный номер:230885

Комплект:2

Примечание:

№ на схеме:13

Наименование:RING-LOW SPEED GEAR BRG RETAINER

Каталожный номер:234347

Комплект:1

Примечание:

№ на схеме:14

Наименование:RING-LOW SPEED GEAR BRG LOCATING

Каталожный номер:223964

Комплект:2

Примечание:

№ на схеме:15

Наименование:RING-LOW SHAFT PISTON

Каталожный номер:234130

Комплект:1

Примечание:

№ на схеме:16

Наименование:BEARING-LOW SPEED CLUTCH SHAFT FRONT

Каталожный номер:225605

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPACER-LOW SPEED SHAFT FRONT BRG

Каталожный номер:234145

Комплект:1

Примечание:

№ на схеме:18

Наименование:SPACER-LOW SPEED GEAR

Каталожный номер:234305

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING

Каталожный номер:225842

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER-REAR BRG SUPPORT

Каталожный номер:234230

Комплект:1

Примечание:

№ на схеме:21

Наименование:RING-REAR BRG RETAINR

Каталожный номер:234347

Комплект:1

Примечание:

№ на схеме:22

Наименование:STUD-BEARING CAP

Каталожный номер:247988

Комплект:4

Примечание:

№ на схеме:23

Наименование:LOCKWASHER-BEARING CAP STUD

Каталожный номер:4E7

Комплект:4

Примечание:

№ на схеме:24

Наименование:NUT-BEARING CAP STUD

Каталожный номер:62D7

Комплект:4

Примечание:

№ на схеме:25

Наименование:O-RING-REAR BEARING CAP

Каталожный номер:60K30012

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING-REAR BEARING CAP

Каталожный номер:60K40420

Комплект:1

Примечание:
