Передача первая

← Шестерни привода насоса Передача вторая и задний ход →

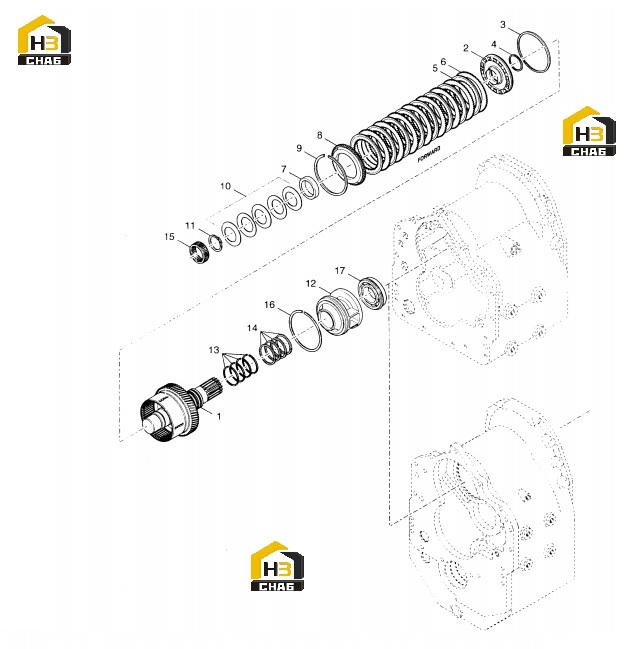

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-FWD SHAFT, DRUM&PLUG

Каталожный номер:4209370

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON AND SEALS

Каталожный номер:4207202

Комплект:1

Примечание:INCL.ITEMS 3&4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON-OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON-INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:DISC-CLUTCH INNER

Каталожный номер:237016

Комплект:8

Примечание:

№ на схеме:6

Наименование:DISC-CLUTCH OUTER

Каталожный номер:234109

Комплект:8

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:237442

Комплект:1

Примечание:

№ на схеме:8

Наименование:END PLATE

Каталожный номер:4204253

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:10

Наименование:ASSY-DISC SPRING

Каталожный номер:247656

Комплект:1

Примечание:INCL. 5 WASHERS

№ на схеме:11

Наименование:RETAINING RING

Каталожный номер:237669

Комплект:1

Примечание:

№ на схеме:12

Наименование:PISTON RING SLEEVE

Каталожный номер:241037

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPRING-PISTON RING EXPANDER

Каталожный номер:237378

Комплект:4

Примечание:

№ на схеме:14

Наименование:FORWARD SHAFT PISTON RING

Каталожный номер:242651

Комплект:4

Примечание:

№ на схеме:15

Наименование:FORWARD SHAFT FRONT BEARING

Каталожный номер:235763

Комплект:1

Примечание:

№ на схеме:16

Наименование:INTERNAL SNAP RING

Каталожный номер:235764

Комплект:1

Примечание:

№ на схеме:17

Наименование:FORWARD SHAFT REAR BEARING

Каталожный номер:241819

Комплект:1

Примечание:
