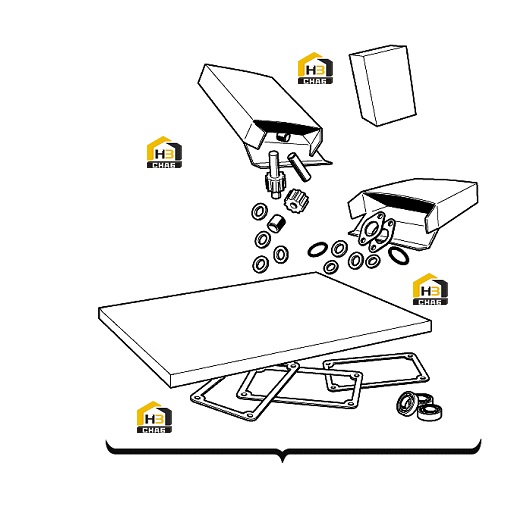

Комплектующие кпп

← Комплектующие блока гидравлического (часть 2) Фланцы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONVERTER HSG OR FRONT COVER TO TRANS CASE GASKET

Каталожный номер:4205578

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL SEAL-INPUT FLANGE

Каталожный номер:231798

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING-INPUT FLANGE

Каталожный номер:60K40112

Комплект:1

Примечание:

№ на схеме:4

Наименование:FRONT COVER PLUG SEAL RING

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING-PLUG

Каталожный номер:91F5

Комплект:7

Примечание:

№ на схеме:6

Наименование:O-RING-PLUG

Каталожный номер:91F6

Комплект:6

Примечание:

№ на схеме:7

Наименование:O-RING-PLUG

Каталожный номер:91F8

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-RING-SUCTION TUBE ASSEMBLY

Каталожный номер:4205097

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEAL-OIL BAFFLE

Каталожный номер:234312

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-RING-TUBE

Каталожный номер:60K40026

Комплект:3

Примечание:

№ на схеме:11

Наименование:O-RING-TUBE&CHARGING PUMP GASKET

Каталожный номер:60K30018

Комплект:3

Примечание:

№ на схеме:12

Наименование:GASKET-REAR COVER (INLINE)

Каталожный номер:4205924

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET-REAR COVER (INTERMEDIATE DROP)

Каталожный номер:4206294

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING-SPEED SENSOR

Каталожный номер:4203422

Комплект:2

Примечание:

№ на схеме:15

Наименование:RING-PISTON STATOR SUPPORT

Каталожный номер:4205235

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING-PISTON TURBINE SHAFT

Каталожный номер:250219

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL-OIL BAFFLE

Каталожный номер:4204710

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEALING-RING OIL BAFFLE

Каталожный номер:241237

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING-CONVERTER PLUG

Каталожный номер:60K30114

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET-PUMP HOLE COVER

Каталожный номер:4205272

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKET-PUMP ADAPTOR

Каталожный номер:243915

Комплект:1

Примечание:

№ на схеме:22

Наименование:GASKET-ADAPTER PLATE

Каталожный номер:4206098

Комплект:2

Примечание:

№ на схеме:23

Наименование:GASKET-CHARGING PUMP

Каталожный номер:235283

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING-IDLER SHAFT

Каталожный номер:76K223

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET-CONTROL VALVE

Каталожный номер:247614

Комплект:1

Примечание:

№ на схеме:26

Наименование:GASKET-MODULATION VALVE

Каталожный номер:247615

Комплект:1

Примечание:

№ на схеме:27

Наименование:GASKET-CONTROL VALVE COVER

Каталожный номер:247616

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-RING-PLUG

Каталожный номер:60K20012

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING-CARTRIDGE

Каталожный номер:76K12

Комплект:4

Примечание:

№ на схеме:30

Наименование:O-RING-CARTRIDGE

Каталожный номер:76K13

Комплект:4

Примечание:

№ на схеме:31

Наименование:O-RING-CARTRIDGE

Каталожный номер:78K8

Комплект:4

Примечание:

№ на схеме:32

Наименование:O-RING-NUT TO COIL&COIL TO CARTRIDGE

Каталожный номер:76K20

Комплект:8

Примечание:

№ на схеме:33

Наименование:O-RING-PISTON HOUSING

Каталожный номер:25K30022

Комплект:1

Примечание:

№ на схеме:34

Наименование:OIL-SEAL

Каталожный номер:237698

Комплект:1

Примечание:

№ на схеме:35

Наименование:OIL-SEAL

Каталожный номер:241893

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-RING-PLUG

Каталожный номер:91F7

Комплект:5

Примечание:

№ на схеме:37

Наименование:SPOOL SEAL

Каталожный номер:234650

Комплект:2

Примечание:

№ на схеме:38

Наименование:SEALING CUP

Каталожный номер:227881

Комплект:1

Примечание:

№ на схеме:39

Наименование:SEAL-CLUTCH PISTON-OUTER

Каталожный номер:237032

Комплект:5

Примечание:

№ на схеме:40

Наименование:SEAL-CLUTCH PISTON-INNER

Каталожный номер:234113

Комплект:5

Примечание:

№ на схеме:41

Наименование:PISTON-RING

Каталожный номер:4208098

Комплект:6

Примечание:

№ на схеме:42

Наименование:PISTON-RING CLUTCH SHAFT

Каталожный номер:242651

Комплект:4

Примечание:

№ на схеме:43

Наименование:SPRING-CLUTCH SHAFT PISTON RING EXPANDER

Каталожный номер:237378

Комплект:4

Примечание:

№ на схеме:44

Наименование:RING-CLUTCH SHAFT PISTON

Каталожный номер:234130

Комплект:2

Примечание:

№ на схеме:45

Наименование:O-RING-LOW SHAFT BEARING CAP

Каталожный номер:60K30012

Комплект:1

Примечание:

№ на схеме:46

Наименование:O-RING-LOW SHAFT BEARING CAP

Каталожный номер:60K40420

Комплект:1

Примечание:

№ на схеме:47

Наименование:3RD SHAFT BEARING CAP O-RING

Каталожный номер:240299

Комплект:1

Примечание:

№ на схеме:48

Наименование:O-RING-OUTPUT BEARING CAP

Каталожный номер:60K40328

Комплект:1

Примечание:

№ на схеме:49

Наименование:O-RING-OUTPUT BEARING CAP

Каталожный номер:60K30022

Комплект:1

Примечание:

№ на схеме:50

Наименование:OUTPUT SHAFT OIL SEAL

Каталожный номер:235751

Комплект:1

Примечание:

№ на схеме:51

Наименование:OUTPUT SHAFT OIL SEAL

Каталожный номер:230954

Комплект:1

Примечание:

№ на схеме:52

Наименование:O-RING-FLANGE

Каталожный номер:60K60112

Комплект:1

Примечание:

№ на схеме:53

Наименование:O-RING-FLANGE

Каталожный номер:60K60116

Комплект:1

Примечание:

№ на схеме:54

Наименование:GASKET-OUTPUT BEARING CAP

Каталожный номер:247699

Комплект:1

Примечание:

№ на схеме:55

Наименование:O-RING-OUTPUT BEARING CAP

Каталожный номер:60K40508

Комплект:1

Примечание:

№ на схеме:56

Наименование:SPEEDO OIL SEAL

Каталожный номер:241894

Комплект:1

Примечание:

№ на схеме:57

Наименование:O-RING-SPEEDO

Каталожный номер:91F8

Комплект:1

Примечание:

№ на схеме:58

Наименование:O-RING

Каталожный номер:60K40112

Комплект:1

Примечание:

№ на схеме:59

Наименование:SEAL

Каталожный номер:241152

Комплект:1

Примечание:

№ на схеме:60

Наименование:O-RING

Каталожный номер:25K20012

Комплект:1

Примечание:

№ на схеме:61

Наименование:O-RING

Каталожный номер:60K30122

Комплект:1

Примечание:

№ на схеме:62

Наименование:SEAL-CUP

Каталожный номер:241153

Комплект:1

Примечание:
