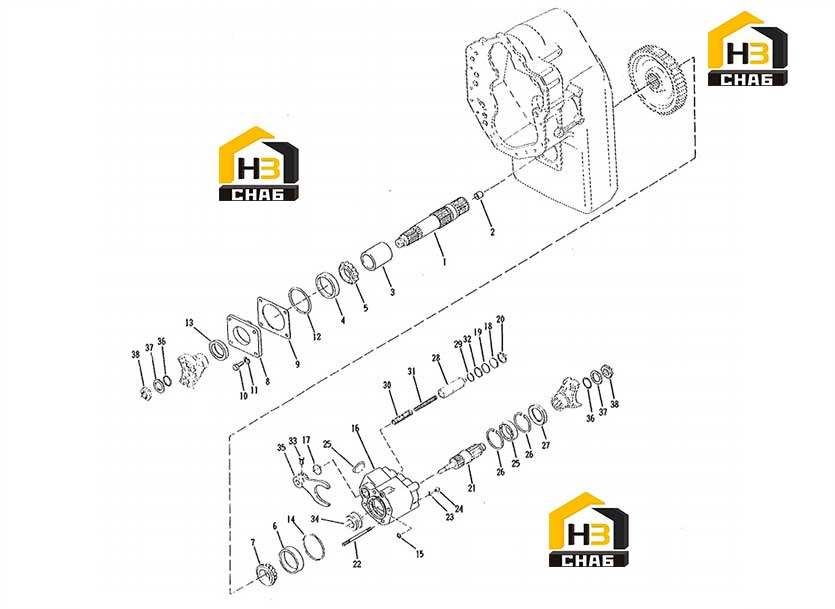

Вал выходной

← Вал промежуточный Насос масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-OUTPUT SHAFT & BUSHING

Каталожный номер:244412

Комплект:1

Примечание:INCL.ITEM 2

№ на схеме:2

Наименование:BUSHING

Каталожный номер:225408

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:SPACER-SHAFT TO GEAR

Каталожный номер:235910

Комплект:1

Примечание:

№ на схеме:4

Наименование:CUP-FRONT BEARING 454

Каталожный номер:243258

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONE-FRONT BEARING 467

Каталожный номер:247351

Комплект:1

Примечание:

№ на схеме:6

Наименование:CUP-REAR BEARING 453X

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONE-REAR BEARING 455

Каталожный номер:244413

Комплект:1

Примечание:

№ на схеме:8

Наименование:CAP-FRONT BEARING

Каталожный номер:231818

Комплект:1

Примечание:

№ на схеме:9D

Наименование:SHIM-FRONT BEARING CAP .020

Каталожный номер:231851

Комплект:1

Примечание:

№ на схеме:9C

Наименование:SHIM-FRONT BEARING CAP .010

Каталожный номер:231850

Комплект:1

Примечание:

№ на схеме:9B

Наименование:SHIM-FRONT BEARING CAP .007

Каталожный номер:231849

Комплект:1

Примечание:

№ на схеме:9A

Наименование:SHIM-FRONT BEARING CAP .004

Каталожный номер:231848

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW-FRONT BEARING CAP

Каталожный номер:1C920

Комплект:4

Примечание:

№ на схеме:11

Наименование:LOCKWASHER-FRONT BEARING CAP

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-RING-FRONT BEARING CAP

Каталожный номер:60K40400

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAL-FRONT BEARING CAP OIL

Каталожный номер:230954

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING-DISCONNECT HOUSING

Каталожный номер:60K40412

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING-LUBE

Каталожный номер:60K30022

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOUSING-DISCONNECT

Каталожный номер:244410

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING-DISCONNECT HOUSING

Каталожный номер:60K30120

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLUG-DISCONNECT HOUSING BORE

Каталожный номер:249157

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING-BORE PLUG REAR

Каталожный номер:60K30114

Комплект:1

Примечание:

№ на схеме:20

Наименование:RING-BORE PLUG RETAINING

Каталожный номер:246354

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHAFT-DISCONNECT

Каталожный номер:240240

Комплект:1

Примечание:

№ на схеме:22

Наименование:STUD-DISCONNECT HOUSING

Каталожный номер:238904

Комплект:4

Примечание:

№ на схеме:23

Наименование:LOCKWASHER-DISCONNECT HSG. CAP SCREW

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:24

Наименование:NUT-DISCONNECT HOUSING STUD

Каталожный номер:62D9

Комплект:4

Примечание:

№ на схеме:25A

Наименование:BEARING 210S

Каталожный номер:225825

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLUG-DISCONNECT HOUSING

Каталожный номер:222418

Комплект:1

Примечание:

№ на схеме:26

Наименование:RING-BEARING RET.

Каталожный номер:223901

Комплект:2

Примечание:

№ на схеме:27

Наименование:SEAL-OIL

Каталожный номер:230954

Комплект:1

Примечание:

№ на схеме:28

Наименование:PISTON-HYD ACTUATOR

Каталожный номер:249156

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING-PISTON

Каталожный номер:60K30016

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPRING-AIR ACTUATOR PISTON OUTER

Каталожный номер:240242

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPRING-AIR ACTUATOR PISTON INNER

Каталожный номер:240243

Комплект:1

Примечание:

№ на схеме:32

Наименование:RING-PISTON SEAL GLYD

Каталожный номер:249158

Комплект:1

Примечание:

№ на схеме:33

Наименование:LOCKSCREW-SHIFT FORK

Каталожный номер:201566

Комплект:1

Примечание:

№ на схеме:34

Наименование:HUB-SHIFT

Каталожный номер:237254

Комплект:1

Примечание:

№ на схеме:35

Наименование:FORK-SHIFT

Каталожный номер:240245

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-RING-OUTPUT FLANGE

Каталожный номер:60K60116

Комплект:2

Примечание:

№ на схеме:37

Наименование:WASHER-OUTPUT FLANGE

Каталожный номер:222179

Комплект:2

Примечание:

№ на схеме:38

Наименование:NUT-OUTPUT FLANGE

Каталожный номер:222960

Комплект:2

Примечание:

№ на схеме:39

Наименование:PLUG-SHIPPING

Каталожный номер:16F4

Комплект:1

Примечание:Not Illustrated

№ на схеме:40

Наименование:O-RING-BORE PLUG FRONT

Каталожный номер:60K30110

Комплект:1

Примечание:Not Illustrated
