Передача третья и четвертая

← Передача пониженная Вал промежуточный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

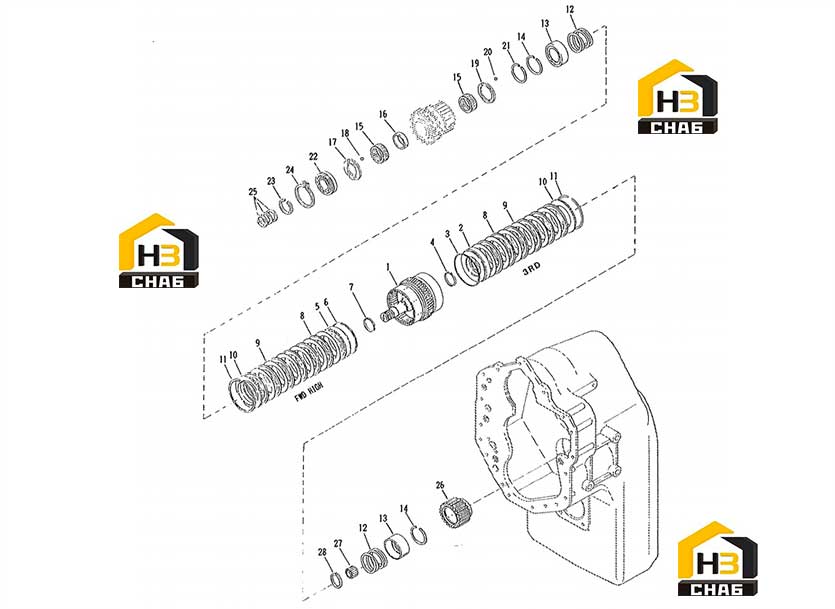

№ на схеме:1

Наименование:ASSY-3RD & 4TH SHAFT, HUB, DRUM & PLUG.

Каталожный номер:246228

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CL PISTON,BALL,SEAT&SEALS

Каталожный номер:4207175

Комплект:1

Примечание:INCL.ITEMS 3&4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON - INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:ASSY-CLUTCH PISTON & SEALS

Каталожный номер:4204045

Комплект:1

Примечание:INCL.ITEMS 6 & 7

№ на схеме:6

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 5

№ на схеме:7

Наименование:SEAL-CLUTCH PISTON - INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 5

№ на схеме:8

Наименование:DISC-CLUTCH INNER

Каталожный номер:237016

Комплект:12

Примечание:

№ на схеме:9

Наименование:DISC-CLUTCH OUTER

Каталожный номер:234109

Комплект:12

Примечание:

№ на схеме:10

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:242650

Комплект:2

Примечание:

№ на схеме:11

Наименование:SNAP RING-BACKING PLATE

Каталожный номер:234111

Комплект:2

Примечание:

№ на схеме:12

Наименование:SPRING-PISTON RETURN

Каталожный номер:235960

Комплект:2

Примечание:

№ на схеме:13

Наименование:RETAINR-SPRING

Каталожный номер:235959

Комплект:2

Примечание:

№ на схеме:14

Наименование:SNAP RING-SPRING RETAINER

Каталожный номер:234350

Комплект:2

Примечание:

№ на схеме:15

Наименование:BEARING-CLUTCH DRIVEN GEAR

Каталожный номер:242938

Комплект:2

Примечание:

№ на схеме:16

Наименование:SPACER-CLUTCH DRIVEN GEAR BRG

Каталожный номер:242937

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER-THRUST DRIVEN GEAR FRONT

Каталожный номер:242936

Комплект:1

Примечание:

№ на схеме:18

Наименование:BALL-THRUST WASHER

Каталожный номер:10J7

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER-THRUST DRIVEN GEAR REAR

Каталожный номер:242995

Комплект:1

Примечание:

№ на схеме:20

Наименование:BALL-THRUST WASHER

Каталожный номер:10J5

Комплект:1

Примечание:

№ на схеме:21

Наименование:SNAP RING-THRUST WASHER

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:22

Наименование:BEARING-WD HI & 3RD SHAFT FRONT

Каталожный номер:241606

Комплект:1

Примечание:

№ на схеме:23

Наименование:SNAP RING-FRT BRG NEXT TO PISTON RING GROOVE

Каталожный номер:246238

Комплект:1

Примечание:

№ на схеме:24

Наименование:SNAP RING-FRONT BEARING

Каталожный номер:230889

Комплект:1

Примечание:

№ на схеме:25

Наименование:PISTON-RING

Каталожный номер:4208098

Комплект:3

Примечание:

№ на схеме:26

Наименование:HUB-3RD CLUTCH

Каталожный номер:4203200

Комплект:1

Примечание:

№ на схеме:27

Наименование:BEARGING-FWD HI & 3RD SHAFT REAR

Каталожный номер:233065

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING-3RD CLUTCH DISC HUB

Каталожный номер:234350

Комплект:1

Примечание:
