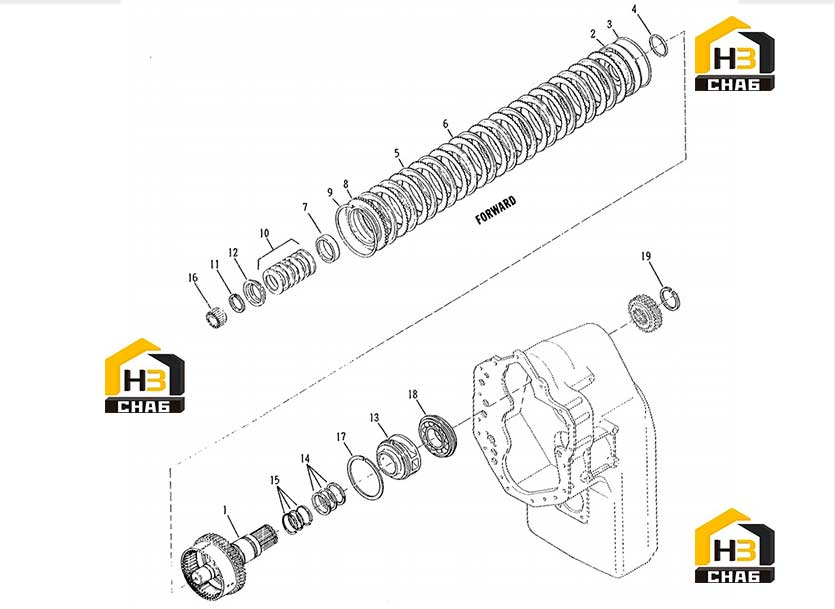

Передача первая

← Шестерни привода насоса Передача вторая и задний ход →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-FORWARD SHAFT, DRUM & PLUG

Каталожный номер:242673

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON AND SEALS

Каталожный номер:4204045

Комплект:1

Примечание:INCL.ITEMS 3 & 4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON - INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:DISC-CLUTCH INNER

Каталожный номер:237016

Комплект:12

Примечание:

№ на схеме:6

Наименование:DISC-CLUTCH OUTER

Каталожный номер:234109

Комплект:12

Примечание:

№ на схеме:7

Наименование:SPACER-PISTON RETURN SPRING

Каталожный номер:237442

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:242650

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING-BACKING PLATE

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:10

Наименование:ASSY-DISC SPRING - INCL. 7 WASHERS

Каталожный номер:247657

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAP RING-SPRING RETAINER

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:12

Наименование:RETAINER-SPRING

Каталожный номер:241313

Комплект:1

Примечание:

№ на схеме:13

Наименование:SLEEVE-PISTON RING

Каталожный номер:241037

Комплект:1

Примечание:

№ на схеме:14

Наименование:RING-FORWARD SHAFT PILOT

Каталожный номер:242651

Комплект:3

Примечание:

№ на схеме:15

Наименование:SPRING-FORWARD SHAFT PISTON RING EXPANDER

Каталожный номер:237378

Комплект:3

Примечание:

№ на схеме:16

Наименование:BEARING-FORWARD SHAFT PILOT

Каталожный номер:235763

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING-PISTON RING SLEEVE RETAINER

Каталожный номер:235764

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEARING-FORWARD SHAFT REAR

Каталожный номер:241819

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING-GEAR RETAINER

Каталожный номер:238034

Комплект:1

Примечание:
