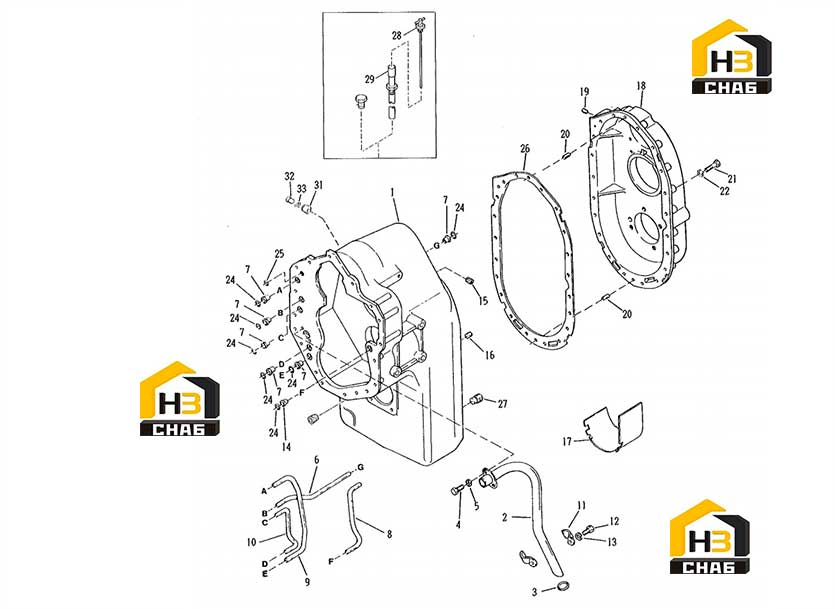

Корпус кпп

← Корпус гидротрансформатора Комплектующие гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-TRANSM. CASE & TUBE

Каталожный номер:4203276

Комплект:1

Примечание:INCL.ITEMS 2 THRU 14

№ на схеме:2

Наименование:ASSY-SUCTION TUBE

Каталожный номер:242667

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:O-RING

Каталожный номер:60K40104

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:CAPSCREW

Каталожный номер:1C510

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:5

Наименование:LOCKWASHER

Каталожный номер:4E5

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:6

Наименование:TUBE-LOW SPEED CLUTCH PRESSURE

Каталожный номер:242639

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:7

Наименование:SLEEVE-PRESS & LUBR.TUBE

Каталожный номер:222067

Комплект:4

Примечание:PART OF ITEM 1

№ на схеме:8

Наименование:TUBE LUBE

Каталожный номер:245163

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:9

Наименование:TUBE-3RD CLUTCH

Каталожный номер:241319

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:10

Наименование:TUBE-HIGH CLUTCH

Каталожный номер:241318

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:11

Наименование:CLIP-SUCTION TUBE

Каталожный номер:242670

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:12

Наименование:CAPSCREW

Каталожный номер:1C612

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:13

Наименование:LOCKWASHER

Каталожный номер:4E6

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:14

Наименование:TUBE SLEEVE

Каталожный номер:221871

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:15

Наименование:PLUG-PIPE

Каталожный номер:16F4

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG-PIPE

Каталожный номер:16F6

Комплект:1

Примечание:

№ на схеме:17

Наименование:BAFFLE-OIL

Каталожный номер:248613

Комплект:1

Примечание:

№ на схеме:18

Наименование:ASSY-REAR COVER & PLUG

Каталожный номер:244385

Комплект:1

Примечание:INCL. ITEM 19

№ на схеме:19

Наименование:PLUG

Каталожный номер:239244

Комплект:1

Примечание:PART OF ITEM 18

№ на схеме:20

Наименование:PIN-TRANSMISSION CASE TO REAR COVER DOWEL

Каталожный номер:214295

Комплект:2

Примечание:

№ на схеме:21

Наименование:SCREW-REAR COVER TO CASE

Каталожный номер:17C740

Комплект:20

Примечание:

№ на схеме:22

Наименование:LOCKWASHER-REAR COVER TO CASE

Каталожный номер:4E7

Комплект:20

Примечание:

№ на схеме:24

Наименование:O-RING-CLUTCH PRESSURE TUBE

Каталожный номер:60K40026

Комплект:7

Примечание:

№ на схеме:25

Наименование:O-RING-CLUTCH PRESSURE

Каталожный номер:60K30018

Комплект:1

Примечание:

№ на схеме:26

Наименование:GASKET-REAR COVER TO TRANSMISSION CASE

Каталожный номер:236646

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLUG-MAGNETIC DRAIN

Каталожный номер:215757

Комплект:2

Примечание:

№ на схеме:28

Наименование:DIPSTICK

Каталожный номер:242603

Комплект:1

Примечание:

№ на схеме:29

Наименование:ASSEMBLY-DIPSTICK TUBE

Каталожный номер:236669

Комплект:1

Примечание:

№ на схеме:31A

Наименование:SHIM-WASHER

Каталожный номер:248167

Комплект:1

Примечание:

№ на схеме:31

Наименование:BUSHING-SPEED SENSOR

Каталожный номер:248166

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLUG-SPEED SENSOR PORT

Каталожный номер:1KM18

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-RING-SPEED SENSOR PORT

Каталожный номер:60K30020

Комплект:1

Примечание:
