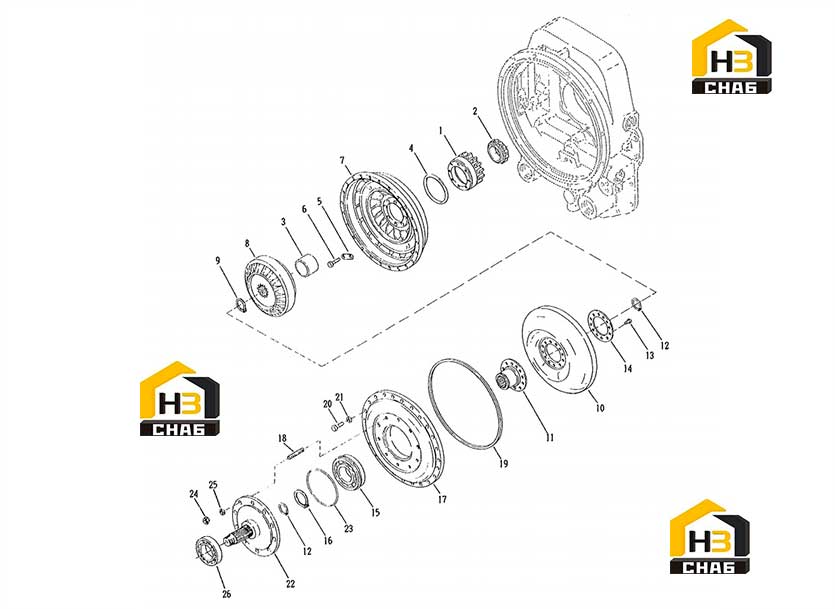

Гидротрансформатор

← Комплектующие гидротрансформатора Шестерни кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GEAR-IMPELLER HUB 36T-10P

Каталожный номер:242996

Комплект:1

Примечание:

№ на схеме:2

Наименование:BEARING-IMPELLER HUB GEAR RN2010ECM

Каталожный номер:242997

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPACER-IMPELLER HUB BEARING

Каталожный номер:246105

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING-IMPELLER HUB

Каталожный номер:234973

Комплект:1

Примечание:

№ на схеме:5

Наименование:TAB-IMPELLER TO HUB SCREW LOCK

Каталожный номер:234210

Комплект:4

Примечание:

№ на схеме:6

Наименование:SCREW-TURBINE HUB

Каталожный номер:242046

Комплект:8

Примечание:

№ на схеме:7

Наименование:IMPELLER

Каталожный номер:4203442

Комплект:1

Примечание:

№ на схеме:8

Наименование:MEMBER-REACTION 15 BLADES

Каталожный номер:242846

Комплект:1

Примечание:

№ на схеме:9

Наименование:RING-REACTION MEMBER RETAINING

Каталожный номер:243260

Комплект:1

Примечание:

№ на схеме:10

Наименование:TURBINE 18 BLADES

Каталожный номер:242850

Комплект:1

Примечание:

№ на схеме:11

Наименование:HUB-TURBINE

Каталожный номер:242837

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING-TURB HUB RETAINING 5160-137

Каталожный номер:1902877

Комплект:2

Примечание:

№ на схеме:13

Наименование:SCREW-TURBINE HUB

Каталожный номер:242046

Комплект:12

Примечание:

№ на схеме:14

Наименование:RING-TURBINE HUB

Каталожный номер:242851

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING-TURBINE HUB 211SG L.I.F.

Каталожный номер:242828

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING-TURBINE HUB BRG RTNG 1129R

Каталожный номер:244409

Комплект:1

Примечание:

№ на схеме:17

Наименование:ASSY-IMPELLER COVER & STUD

Каталожный номер:245556

Комплект:1

Примечание:INCL.ITEM 18

№ на схеме:18

Наименование:STUD

Каталожный номер:245533

Комплект:10

Примечание:PART OF ITEM 17

№ на схеме:19

Наименование:O-RING-IMPELLER TO COVER

Каталожный номер:232535

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW-IMPELLER TO COVER

Каталожный номер:1C618

Комплект:24

Примечание:

№ на схеме:21

Наименование:LOCKWASHER-IMPELLER TO COVER

Каталожный номер:4E6

Комплект:24

Примечание:

№ на схеме:22

Наименование:SHAFT-INPUT

Каталожный номер:245022

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING-INPUT SHAFT

Каталожный номер:60K40520

Комплект:1

Примечание:

№ на схеме:24

Наименование:NUT-STUD

Каталожный номер:8D6

Комплект:10

Примечание:

№ на схеме:25

Наименование:LOCKWASHER-NUT

Каталожный номер:4E6

Комплект:10

Примечание:

№ на схеме:26

Наименование:BEARING-INPUT SHAFT 308S

Каталожный номер:247348

Комплект:1

Примечание:
