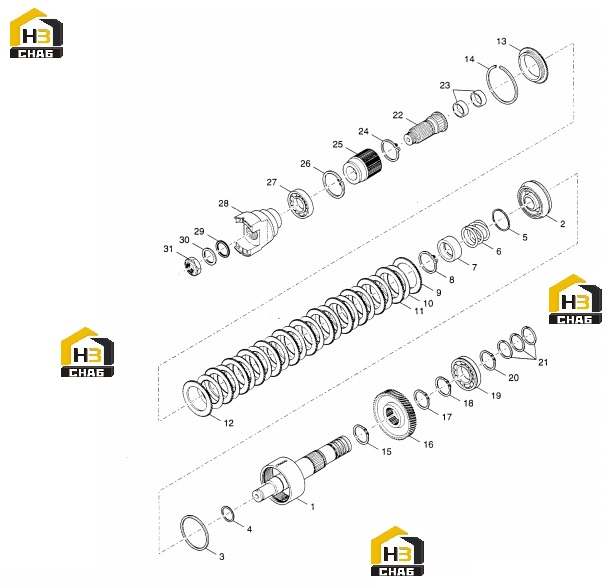

Вал выходной

← Группа второго вала Блок управления гидравлический (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Output Shaft Drum&Plug Assembly

Каталожный номер:4204291

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clutch Piston&Seals Ass'y.

Каталожный номер:4203742

Комплект:1

Примечание:Incl. Items 3 And 4

№ на схеме:3

Наименование:Clutch Piston Outer Seal

Каталожный номер:237032

Комплект:1

Примечание:Incl. In Item 2

№ на схеме:4

Наименование:Clutch Piston Inner Seal

Каталожный номер:234113

Комплект:1

Примечание:Incl. In Item 2

№ на схеме:5

Наименование:Clutch Piston Wear Plate

Каталожный номер:4203876

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston Return Spring

Каталожный номер:4203878

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring Retainer

Каталожный номер:4203877

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retainer Snap Ring

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch Outer Half Disc

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clutch Inner Disc

Каталожный номер:4204267

Комплект:12

Примечание:

№ на схеме:11

Наименование:Clutch Outer Disc

Каталожный номер:4204266

Комплект:11

Примечание:

№ на схеме:12

Наименование:Clutch Outer Half Disc

Каталожный номер:4204265

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clutch Disc Backing Plate

Каталожный номер:4204253

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clutch Disc Backing Plate Snap Ring

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gear Retainer Snap Ring

Каталожный номер:5JM65

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lower Output Gear (39T)

Каталожный номер:4203983

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gear Retainer Ring

Каталожный номер:5JM65

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear Retainer Ring

Каталожный номер:5JM60

Комплект:1

Примечание:

№ на схеме:19

Наименование:Output Shaft Rear Bearing

Каталожный номер:4204260

Комплект:1

Примечание:

№ на схеме:20

Наименование:Output Shaft Rear Bearing Snap Ring

Каталожный номер:5JM60

Комплект:1

Примечание:

№ на схеме:21

Наименование:Output Shaft Piston Ring

Каталожный номер:4203898

Комплект:3

Примечание:

№ на схеме:22

Наименование:Front Output Shaft Assembly

Каталожный номер:4204261

Комплект:1

Примечание:Incl. Item 24

№ на схеме:23

Наименование:Output Shaft Bushing

Каталожный номер:4203903

Комплект:2

Примечание:Incl. In Item 23

№ на схеме:24

Наименование:Gear Retainer Snap Ring

Каталожный номер:249936

Комплект:1

Примечание:

№ на схеме:25

Наименование:Disconnect Hub

Каталожный номер:4203988

Комплект:1

Примечание:

№ на схеме:26

Наименование:Retainer Ring

Каталожный номер:7JM100

Комплект:1

Примечание:

№ на схеме:27

Наименование:Output Shaft Front Bearing

Каталожный номер:225874

Комплект:1

Примечание:

№ на схеме:28

Наименование:Front Output Flange ( Yoke 1410 )

Каталожный номер:4203852

Комплект:1

Примечание:

№ на схеме:29

Наименование:Output Flange O-Ring

Каталожный номер:25K60128

Комплект:1

Примечание:

№ на схеме:30

Наименование:Output Flange Washer

Каталожный номер:231916

Комплект:1

Примечание:

№ на схеме:31

Наименование:Output Flange Nut

Каталожный номер:215634

Комплект:1

Примечание:
