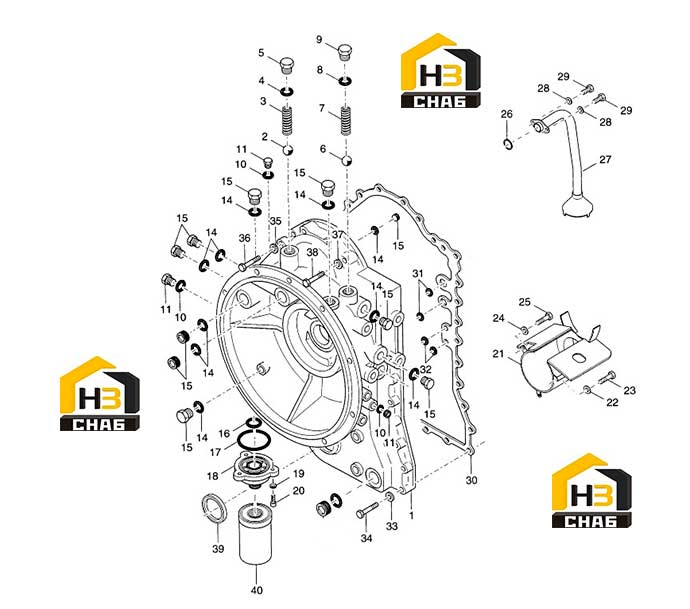

Корпус гидротрансформатора

← Тормоз стояночный Корпус кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Converter Housing Assembly

Каталожный номер:4203970

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ball

Каталожный номер:10J24

Комплект:1

Примечание:

№ на схеме:3

Наименование:By-pass Spring

Каталожный номер:4204243

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug O-Ring

Каталожный номер:76K119

Комплект:1

Примечание:Part Of Item 5

№ на схеме:5

Наименование:Plug

Каталожный номер:4204244

Комплект:1

Примечание:Including Item 4

№ на схеме:6

Наименование:Ball

Каталожный номер:19JM250

Комплект:1

Примечание:

№ на схеме:7

Наименование:Safety Valve Spring

Каталожный номер:4203857

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug O-Ring

Каталожный номер:76K123

Комплект:1

Примечание:Part Of Item 9

№ на схеме:9

Наименование:Plug

Каталожный номер:4203848

Комплект:1

Примечание:Including Item 8

№ на схеме:10

Наименование:Plug O-Ring

Каталожный номер:76K11

Комплект:3

Примечание:Part Of Item 11

№ на схеме:11

Наименование:Plug

Каталожный номер:4203846

Комплект:3

Примечание:Including Item 10

№ на схеме:14

Наименование:Plug O-Ring

Каталожный номер:76K116

Комплект:10

Примечание:Part Of Item 15

№ на схеме:15

Наименование:Plug

Каталожный номер:4203847

Комплект:10

Примечание:Including Item 14

№ на схеме:16

Наименование:Filter Adaptor O-Ring

Каталожный номер:4204245

Комплект:1

Примечание:

№ на схеме:17

Наименование:Filter Adaptor O-Ring

Каталожный номер:25K030228

Комплект:1

Примечание:

№ на схеме:18

Наименование:Filter Adaptor

Каталожный номер:4203643

Комплект:1

Примечание:

№ на схеме:19

Наименование:Filter Adaptor Screw Lockwasher

Каталожный номер:6EM100

Комплект:3

Примечание:

№ на схеме:20

Наименование:Filter Adaptor Screw

Каталожный номер:1GM1025

Комплект:3

Примечание:

№ на схеме:21

Наименование:Oil Baffle

Каталожный номер:4204313

Комплект:1

Примечание:

№ на схеме:22

Наименование:Oil Baffle Mounting Screw Lockwasher

Каталожный номер:6EM100

Комплект:2

Примечание:

№ на схеме:23

Наименование:Oil Baffle Mounting Screw

Каталожный номер:1GM1016

Комплект:2

Примечание:

№ на схеме:24

Наименование:Oil Baffle Mounting Screw Lockwasher

Каталожный номер:6EM100

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil Baffle Mounting Screw

Каталожный номер:1CM1016

Комплект:1

Примечание:

№ на схеме:26

Наименование:Suction Tube O-Ring

Каталожный номер:76K218

Комплект:1

Примечание:

№ на схеме:27

Наименование:Suction Tube Assembly

Каталожный номер:4204237

Комплект:1

Примечание:

№ на схеме:28

Наименование:Suction Tube Mounting Screw Lockwasher

Каталожный номер:6EM100

Комплект:2

Примечание:

№ на схеме:29

Наименование:Suction Tube Mounting Screw

Каталожный номер:1GM1016

Комплект:2

Примечание:

№ на схеме:30

Наименование:Converter Housing To Transmission Case Gasket

Каталожный номер:4203901

Комплект:1

Примечание:

№ на схеме:31

Наименование:Converter Housing To Transmission Case O-Ring

Каталожный номер:60K020026

Комплект:2

Примечание:

№ на схеме:32

Наименование:Converter Housing To Transmission Case O-Ring

Каталожный номер:76K13

Комплект:2

Примечание:

№ на схеме:33

Наименование:Converter Hsg. To Transm. Case Screw Lockwasher

Каталожный номер:6EM100

Комплект:14

Примечание:

№ на схеме:34

Наименование:Converter Hsg. To Transm. Case Screw

Каталожный номер:7CM1050

Комплект:14

Примечание:

№ на схеме:35

Наименование:Converter Hsg. To Transm. Case Screw Lockwasher

Каталожный номер:6EM100

Комплект:1

Примечание:

№ на схеме:36

Наименование:Converter Hsg. To Transm. Case Screw

Каталожный номер:7CM1030

Комплект:1

Примечание:

№ на схеме:37

Наименование:Converter Hsg. To Transm. Case Screw Lockwasher

Каталожный номер:6EM100

Комплект:5

Примечание:

№ на схеме:38

Наименование:Converter Hsg. To Transm. Case Screw

Каталожный номер:7CM1080

Комплект:5

Примечание:

№ на схеме:39

Наименование:Output Shaft Seal ( Front)

Каталожный номер:4203860

Комплект:1

Примечание:

№ на схеме:40

Наименование:Filter Assembly

Каталожный номер:4203691

Комплект:1

Примечание:
